Погружной насос Гном (дренажный) — модели, характеристики

Область применения и конструкция

Погружные насосы выпускаются для работы с жидкостями с температурой 60 ° C и имеют специальную конструкцию Тр. Было разработано несколько моделей, которые используются для перекачки загрязненных жидкостей после нефтепродуктов. Насосы Gnome предназначены для работы с жидкостями, в которых наличие твердых частиц в примесях составляет не более 10%, а размер этих тел не более 5 мм.

Погружные дренажные насосы Gnome

Основные области использования гномов:

• откачка талых, подземных и паводковых вод из котлованов, подвалов, гаражных котлованов;
• для осушения или орошения сельскохозяйственных угодий;
• выполнять различные задачи на промышленных предприятиях;
• они используются как основное и дополнительное оборудование на очистных сооружениях;
• для канализации.

Наличие широкого выбора продукции электронасосов Gnome позволяет легко подобрать необходимое потребителю оборудование. Для облегчения выбора ассортимент разделен на категории:

1. Одомашненный. Для перекачки жидкостей в частных домах.
2. Мощный. Нашел применение в строительстве, промышленности и коммунальном хозяйстве.
3. Взрывобезопасный. Они используются в химической, нефтяной и энергетической отраслях. Такие изделия имеют высокую цену.
4. Самоохлаждающийся. Благодаря рубашке охлаждения осуществляется естественное охлаждение.

В качестве материала корпуса насоса используются следующие материалы:

• пластик;
• чугун ;
• сталь.

В основном корпус двигателя и рабочие колеса изготовлены из чугуна. Такое насосное оборудование производитель выпускает с двумя типами двигателей, что позволяет подключать его к однофазной (220 В) или трехфазной (380 В) сети. Саму установку можно разделить на двигательную и насосную.

Устройство насоса гнома

В верхней части насосного устройства находится асинхронный герметичный двигатель вертикальной конструкции с короткозамкнутым ротором. Роликовые подшипники надеваются на вал ротора. Благодаря движению жидкости через насос, она естественным образом охлаждается. В случае перегрева при максимальной температуре срабатывает автоматическая защита от отключения системы. Для этого в статор встроены термозащитные устройства.

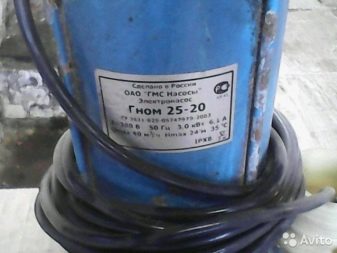

Буквенные обозначения насоса Гном

По обозначению буквы можно определить основной параметр насоса и его область применения. Есть несколько обозначений:

• P — производительность агрегата, м3 / ч;
• H — напор, создаваемый насосом, м;
• И — исполнение агрегата.

По исполнению гномы делятся на:

• У — температура используемой жидкости до + 35 ° С;
• Т — температура используемой жидкости до + 60;
• Г — температура используемой жидкости до + 95 ° С;
• Е — однофазный двигатель.

Помимо цифровой маркировки есть еще и буквенная. Например, возьмем насос Gnome 40-45. Эта модель представляет собой следующее:

• первая цифра указывает расход в м3 / ч, в данном случае 40 м3 / ч;
• вторая цифра указывает максимальный напор в метрах, в данном случае 45 м.

Есть насосы с пометкой D, которые оснащены поплавком или, проще говоря, датчиком уровня. Также существуют насосы марки Ex.Такая конструкция позволяет использовать таких гномов для перекачивания загрязненных жидкостей, в частности нефти, нефтепродуктов. Стоит помнить, что содержание серы в составе не должно превышать 3 %.

Маркировка насоса Gnome

Модельный ряд

Все существующие насосы, выпускаемые под торговой маркой «ГНОМ», можно разделить на три категории.

• Одомашненный. Это небольшие агрегаты, работающие от переменного тока напряжением 220 вольт. Их максимальная производительность достигает 16 м³ / час. Их обычно используют в частных домах; Особую популярность они приобрели у дачников, использующих ГНОМ для откачки канализации и сточных вод.
• Мощные агрегаты. Чаще всего они используются в коммунальном хозяйстве, строительстве и промышленности. Самая маленькая из предлагаемых установок — это погружной насос «ГНОМ» 25-20, т.е производительностью 25 м³ / час. Самый большой имеет производительность 600 м³ / час. Понятно, что такие устройства трехфазные, то есть работают от сети 380 вольт.
• Взрывобезопасный. Мы уже упоминали о них выше, это устройства с маркировкой «Ex». В основном они используются в нефтегазовой, химической и энергетической отраслях. Это самые дорогие образцы.
• Самоохлаждающийся. Они названы в честь рубашки охлаждения, с помощью которой охлаждается насосный блок. Такие насосы могут быть полностью или частично погружены в воду.

Модельный ряд

Особенности эксплуатации

Следует помнить, что агрегат перед включением необходимо погрузить в воду не менее чем на полметра. Во избежание механического повреждения клеммной колодки и кабеля питания при погружении в воду насоса для транспортировки необходимо использовать трос.

Насосное устройство может быть установлено в двух вариантах. Первый — мобильный, использующий гибкий конвейер. Второй — стационарный, с использованием жестких трубопроводов. Всасывание происходит через защитную сетку от твердых частиц. Принцип работы такого оборудования заключается в создании центробежной силы от рабочего колеса, которое выталкивает воду по периферии от насосной секции.

Производители и модели

производством «Гномов» одновременно занимаются 4 компании. 3 из них — российские компании, одна — белорусская. Продукция Одинцовского насосного завода отличается лучшим качеством. Устройства собираются быстро и дефектов между оборудованием практически нет. Но этим насосам придется заплатить больше финансовых ресурсов.

Качество напрямую зависит от используемых материалов. Качество сборки также играет важную роль.

Другие контрагенты могут стоить меньше. Но при этом страдает качество сборки; Для некоторых деталей использован пластик. Такое оборудование довольно чувствительно к колебаниям сети. В любом случае выбор моделей довольно большой:

1. Домашние устройства. Грязь используется для частных домов. Обычно это компактные модели производительностью от 16 кубометров в час. Именно такие конструкции приобретаются для хозяйственных нужд.
2. Мощное железо. Используется в промышленности, строительстве или коммунальном хозяйстве. Их производительность начинается от 25 кубометров в час и может достигать 600. Станции используются для управления насосами, которые приобретаются отдельно.
3. Взрывозащищенные конструкции. Они используются в химической и энергетической отраслях, а также в нефтяной промышленности. Насосы перекачивают жидкости с высоким риском взрыва. Такое оборудование дорогое и профессиональное.
4. Приборы с самоохлаждением. Их можно использовать как для полного, так и для частичного погружения. В конструкции корпуса предусмотрен специальный кожух, охлаждающий оборудование.

Для установки погружного насоса Гному не нужны особые навыки

Самые популярные модели — Gnome 10-10 и Gnome 10-10D. Оборудование используется в строительстве и для дачи. Насосы могут перекачивать жидкость из колодцев.

Преимущества

При производстве насосов Gnome производитель постарался выделить основные особенности этого оборудования:

• гарантированная длительная эксплуатация и надежность;
• качественные материалы, используемые в производстве;
• готовность заменить или снять фильтр для очистки;
• КПД выше 90%;
• обслуживание и эксплуатация легкодоступны и понятны;
• крыльчатка способна обеспечить надежные параметры работы механизма.

Виды

Все насосы Gnome доступны в четырех вариантах:

• Одомашненный. Погружной аппарат, характеризующийся средним уровнем мощности и производительности. В основном они используются в домашних условиях для откачки грязной воды. Их производительность не превышает 10-25 м3 / час.
• Высокое давление. Они относятся к категории промышленных механизмов, так как отличаются внушительной производительностью, которая может достигать 50 м3 / час. Мощность таких моделей до 45 кВт.
• Взрывобезопасный. Профессиональные устройства, отмеченные знаком EX. Их активно используют в промышленном производстве и на крупных объектах. По сравнению с образцом бурового раствора отличается более высокой стоимостью и мощностью.
• Самоохлаждающийся. Их используют не только для полного погружения, но и для частичного. Такая дренажная установка оснащена специальной охлаждающей рубашкой, которая отвечает за уровень охлаждения в процессе откачки грязи или другой водной жидкости. Технические характеристики этого устройства позволяют использовать его в местах, где невозможно погружать изделие в воду.

Следует отметить, что все типы насосов «Гном» отличаются предельно простой и быстрой разборкой основных узлов. Эта функция делает процесс очистки и ремонта максимально простым и доступным. В подшипниковом щите находится специальная пробка, в которую заливается масло. Производитель рекомендует внимательно следить за качеством и уровнем используемого масла, так как от этого во многом зависит полноценная функциональность этих механизмов. Своевременная его зарядка и замена позволит устройству поддерживать отличное рабочее состояние в течение всего периода эксплуатации.

Устройства, которыми можно управлять не только индивидуально, но и в сочетании с другими агрегатами, — это насосы «Gnome» 25/20. Они представляют собой переносную погружную систему с электродвигателем. Герметичность внутренней части электродвигателя обеспечивается группой, на которой расположено торцевое уплотнение. Такие модели используются для откачки грунтовых вод, водостоков, болот, подвалов, а также являются неотъемлемой техникой на строительных площадках и опасных производствах.

Тип вибрации насосов «Гном» остается весьма актуальным. По отношению к другим вариантам такие устройства считаются значительно более дешевыми по энергопотреблению и отличаются доступной ценовой политикой. Их ассортимент позволяет выбрать лучший вариант, который максимально соответствует требованиям.

Большим спросом пользуются насосы фекального типа «Гном», которые используются не только для откачки фекальных сточных вод, но и для полива в сельском хозяйстве или для откачки воды из бассейнов. Эти агрегаты отличаются повышенной устойчивостью к негативным воздействиям и отлично сохраняют свои первоначальные качества в течение всего периода эксплуатации.

Перекачивание водных смесей с высокой плотностью твердых частиц, уровень которых составляет около 2500 кг / м3, может обеспечивать канализационный насос «Гном». Технические характеристики этих моделей в полной мере этому способствуют.

Каждая из разновидностей насосов «Гном» имеет свое индивидуальное предназначение, что позволяет использовать их в тех или иных целях. Поэтому в процессе выбора необходимо учитывать, где именно этот агрегат будет использоваться и будет ли он соответствовать требованиям к нему.

Конструктивные особенности

Таким образом, это моноблочный агрегат, внутри которого находится электродвигатель со скоростью вращения 3000 об / мин и собственно насосная часть, состоящая из ротора и крыльчатки. Двигатель асинхронный, то есть представляет собой статор и ротор, последний закреплен в подшипниках (2 шт.). Смазка и охлаждение двигателя возложены на масло, которое полностью заполняет двигатель. Но само масло охлаждается за счет температуры перекачиваемой воды.

В верхней части, где установлена ​​крышка, поддерживающая электродвигатель, находится резиновая манжета. Обеспечивает тепловое расширение металлических частей электродвигателя. Датчики установлены в статоре в виде плавких предохранителей. Отключают электродвигатель, если он начинает перегреваться. Обычно это происходит только в том случае, если насос начинает работать на холостом ходу, т.е он не перекачивает жидкость. После такой остановки сам насос можно будет включить только вручную.

Внимание! Как минимум, GNOM может работать 15 минут. После этого будет невозможно гарантировать его работу.

Стоит отметить, что маломощные насосы ГНОМ включаются с помощью стартера, который находится на шнуре питания. Обязательно установите автоматический выключатель в цепь при установке блока. Внутри корпуса рядом с электродвигателем установлен конденсатор, отвечающий за перепады напряжения в электросети.

Что касается принципа действия погружного дренажного насоса «ГНОМ», то он основан на центробежной силе, которая отталкивает воду о край рабочего колеса. Здесь создается зона высокого давления, которая является основной для перекачки жидкостей. Напротив, в центре ротора находится зона пониженного давления. Вызывает втягивание воды в устройство.

Устройство GNOM

Насос Гном – технические характеристики

Для всех насосов основными техническими характеристиками являются мощность, производительность, силовые функции, максимальное давление воды, важным параметром является вес оборудования.

Все эти параметры зависят от конкретных моделей. В таблице ниже можно подробно изучить параметры агрегатов:

Модель гнома	Q, м³ / ч	Частота вращения, об / мин	Высота, м	Частота вращения, c˜¹	Эффективность, %	Вес (кг
6-10 / 6-10-РЭ	6	3000	10	50	тридцать	15
10-6 / 10-6-DI	10	3000	6	50	тридцать	15
10-10 / 10-10Д	10	3000	10	50	тридцать	15/16
10-10-Тр	10	3000	10	50	тридцать	16
16-16 / 16-16-РЭ	16	3000	16	50	тридцать	28 год
16-16-Тр	16	3000	16	50	40	24
16-16-Ex	16	3000	16	50	40	38
25-20 / 25-20-Тр	25	3000	ветры	50	46	31 год
40-25 / 40-25-Тр	40	3000	25	50	50	31/39
50-25 / 50-25-Тр	50	3000	25	50	50	72/76
53-10 / 53-10-Тр	53	3000	10	50	50	63
100-25 / 100-25 тр	100	3000	25	50	50	112/120
Мини-гном 7-7	7	3000	7	50	тридцать	15
Мини-гном 7-7D	7	3000	7	50	тридцать	15

Краткое описание наиболее популярных моделей дренажных насосов Gnome:

Насос Гном 10-10Т. Этот насос для сточных вод Gnome 10 оснащен охлаждающей рубашкой. Плотность перекачиваемой воды и сточных вод должна быть до 1100 кг / м3. Рабочая среда для такого оборудования — жидкость с температурой до + 60 ° С. 220 В — номинальное напряжение для двигателя.

Насос Gnome 10-6. Данная модель относится к бытовым насосам и применяется при строительстве зданий, при осушении колодцев, подаче артезианской воды. Не перекачивайте с ними легковоспламеняющиеся жидкости. Напряжение сети 220 В.

Сливной насос Gnome 16x16d 220в. Данная модель относится к моноблочной технике, применяемой в водном хозяйстве, ЖКХ, энергетике, нефтегазовой отрасли, металлургии, атомной энергетике, горнодобывающей промышленности. Рабочее напряжение 380 В.

Сливной насос gnome

Насос Gnome 25. Основная особенность этого насоса — то, что он не перегревается во время работы. Это связано с выделением выделяемого тепла в окружающую среду. Номинальное рабочее напряжение 380 В. Корпус — чугун.

Насос Gnome 40-25, насос Gnom 50-25, насос Gnome 53-10 и насос Minignom имеют схожие механические параметры, только они имеют разные технические свойства.

Насос типа Gnome очень похож по принципу на помпу. Насос — это отдельный тип насоса, который используется в различных сферах жизни человека, а именно для подачи воздуха водолазу, нагнетательный насос для кораблей, для охлаждения автомобиля или компьютера, для откачки жидкостей из колодцев, в медицине. Глубина для насосных насосов играет важную роль. На самом деле для насосов малой мощности наличие воды на расстоянии — серьезная проблема. Поскольку не хватает энергии, чтобы подать ее оттуда до конечной точки с необходимым давлением.

Принцип действия и устройство

Электронасос «Гном» представляет собой моноблок. Он, в свою очередь, состоит из двух основных частей. Это насосные части и электродвигатель.

Насосные части:

• Рамка;
• Рабочее колесо;
• Ветвь.

Для перекачки жидкостей с обилием смесей внизу корпуса установлен фильтр. Электродвигатель асинхронного типа. Он состоит из статора, ротора, подшипниковой системы и крышки. Полость двигателя заполнена маслом, которое охлаждает и смазывает подшипники. На верхней части есть резиновая манжета, которая компенсирует охлаждение при нагревании. Электродвигатель во время работы имеет водяное охлаждение.

Ремонтировать насос следует только в том случае, если вы уверены в своих силах

Моноблок «Гном» сочетает в себе насосную и двигательную части. Двигатель имеет торцевое уплотнение для уплотнения.

Все модели имеют частоту вращения ротора 3000 об / мин. Статор снабжен плавкими предохранителями, которые блокируют его работу в случае перегрева. В этом случае устройство отключается от сети и ожидает полного остывания.

На шнуре питания есть дроссель, благодаря которому устройство активируется. Насос в своей конструкции имеет конденсатор и автоматический выключатель, предохраняющий двигатель от перегрузки. Перед использованием устройство необходимо хотя бы частично погрузить в воду. Работа всухую возможна только в течение 15 минут.

Принцип действия основан на центробежной силе. Он создается с помощью крыльчатки. Когда устройство включено, жидкость попадает в устройство, проходя через сетку фильтра. Затем жидкость по каналам попадает на выпускное отверстие и попадает в напорный патрубок.

Главные производители Гном

На сегодняшний день три российских завода занимаются серьезным серийным производством ряда моделей дренажных насосов Gnome, в количестве трех штук, а именно МНЗ No. 1, Одинцовский насосный завод, Ливгидромаш, а также представитель Белорусского Полесьеэлектромаш.

По отзывам покупателей, можно смело сказать, что самый покупаемый и качественный дренажный насос типа «Гном» — это продукция Одинцовского завода. Такое уважение и высокая оценка со стороны непрофессионала оправдывается высоким качеством сборки и минимальным производственным браком. Все это сказалось на их дороговизне, что является недостатком, и дорогостоящем ремонте.

Можно отметить, что продукция завода МНЗ №1 намного дешевле, чем продукция Одинцовского завода. Но качество заметно отличается в худшую сторону, детали направляющих звеньев механизма могут быть выполнены из пластика, а электрическая часть часто страдает от перегрузок или посадки в электрической сети.

Продукция «Полесьэлектромаш» и «Ливгидромаш» хоть и не часто встречается на рынке, но отличается высокими эксплуатационными характеристиками и отличным качеством сборки.

Техническое обслуживание

Чтобы сэкономить время, финансы, нервы и не запускать зачастую дорогостоящие дренажные насосы насоса Gnome, следует проводить своевременное обслуживание оборудования. При интенсивной эксплуатации оборудования технический осмотр проводится 1 раз в месяц.

Насос Gnome после длительной эксплуатации

Эта проверка включает:

• проверка наличия приемлемого уровня масла и его качества;
• осмотр корпуса на предмет механических повреждений;
• проверка на наличие дефектов в системе трубопроводов и электрических частей;
• измерение сопротивления изоляции электродвигателя насоса, которое для запуска должно быть не менее 0,5 МОм.

Если через каждые 250 часов работы в масле обнаруживаются посторонние фракции или жидкости, отстой необходимо заменять. Для полной замены масла потребуется до 300 мм масла.

Если насос работал с сильно загрязненной жидкостью, то после работы необходимо перекачивать чистую жидкость в течение 2 часов.

Рабочее колесо должно вращаться без усилий даже после длительного простоя. Дренажные насосы Gnome при должном уходе могут служить потребителю 25 лет.

Тонкости монтажа и ремонта

Насосы «Гном» представлены на мировом рынке в виде моноблоков, состоящих из двух частей: электродвигателя и насосной части. Агрегат приводится в действие стартером, который находится на кабеле. Для максимального удобства продукция «Гном» оснащена специальными конденсаторами и автоматами защиты от перегрева двигателя. Непосредственно перед включением прибор полностью или частично погружают в воду. Допускается работа агрегата без воды не более 15 минут.

При подготовке помпы «Гном» к работе необходимо осмотреть устройство на предмет повреждений конструкции, которые могут возникнуть не только на корпусе, но и на шнуре питания. Обязательно стоит проверить наличие масла в соответствующей камере. Далее необходимо снять заглушку с патрубка, подключить прибор к гибкой трубе, которая с двух сторон фиксируется специальными хомутами. Размер патрубка подбирается индивидуально для каждой модели насоса с учетом параметров его напорного патрубка.

При погружении насоса «Гном» с помощью кабеля в яму он должен иметь исключительно вертикальное положение с допустимым отклонением не более 10 градусов. Необходимо обеспечить полный дренаж из трубы, не допуская появления на ней складок и трещин. При установке агрегата на песчаном или илистом дне предварительно необходимо на месте установки уложить подложку в виде резинового коврика. Такая мера создаст устойчивую нескользящую основу для установки устройства. Отрегулировав помпу и соблюдая все правила эксплуатации, можно начинать.

Следует отметить, что все типы насосов «Гном» легко ремонтируются благодаря простоте конструкции.

Основными причинами возникновения проблем, а также способами их решения являются:

• Отсутствие власти. Чаще всего причина появления такой проблемы связана с обрывом троса или поломкой самого двигателя. Для его устранения нужно проверить уровень напряжения, а также осмотреть кабель на предмет повреждений и нейтрализовать их. При выходе из строя самого двигателя потребуется дополнительная помощь умелых мастеров.
• Невозможность перекачивать воду. Эта причина возникает при отсутствии воды в источнике или неправильном подключении шланга.
• Появление повышенной вибрации и шума. Это происходит из-за выхода из строя подшипника. Вы можете заменить его самостоятельно или обратиться в сервисный центр.
• Потеря головы. Возникает при обрыве в линии или из-за падения напряжения в сети. В некоторых случаях насос может быть забит мусором. Затем устройство необходимо разобрать с последующей очисткой и ополаскиванием насосной камеры.

Все эти особенности необходимо учитывать при установке, эксплуатации и во время ремонтных работ. Ведь даже самая маленькая неисправность может стать причиной серьезного ремонта всего агрегата.
