Насос агидель вцм 1м не качает воду

Содержание

Основные характеристики

Стоит отметить, что в ассортименте предприятия всего два насоса данной марки, которые различаются по конструкции и принципу работы.

«Агидель-М»


Компактное устройство, работающее по центробежному принципу. Ставится вертикально на поверхность. Модель без эжектора предназначена для подъема воды из колодцев глубиной до семи метров. А если с этим агрегатом использовать эжектор, то эффективность помпы увеличится вдвое, и хозяева смогут принимать воду с глубины до 15 метров.

Движение воды обеспечивается при включении электродвигателя поворотом вала с лопастями, расположенными на осевой втулке. Жидкость внутри насосной камеры под действием центробежной силы выталкивается в трубопровод. А в центре крыльчатки возникает зона пониженного давления, которая обеспечивает непрерывный поток воды из скважины по всасывающей трубе.

Основные особенности:

  • создается напор в 20 метров;
  • мощность — 370 Вт.
  • производительность — 2,9 кубометра в час;


Преимущества:

  • возможность использования на достаточной глубине при использовании эжектора;
  • низкое энергопотребление.
  • высокая надежность;
  • низкая цена;
  • простота обслуживания и эксплуатации;

Недостатки:

агрегат боится работы всухую (в начале работы необходимо долить воду).

Средняя цена от 4 500 руб.

«Агидель-10»

Это более мощная и объемная модель, чем самовсасывающий вихревой тип. Размещается на поверхности в горизонтальном положении. Основное преимущество агрегата — возможность запуска всухую. То есть при первом запуске насос не нужно заливать водой.

Корпус агрегата состоит из двух камер, как и любой самовсасывающий насос.


Включение насоса запускает вращение крыльчатки (крыльчатки), которая создает разрежение и вызывает засасывание воздуха. Вода в корпусе смешивается с воздухом. Движение воды и воздуха создает зону вакуума, которая обеспечивает всасывание жидкости через всасывающую трубу. Остаточный воздух выводится через специальное техническое отверстие. Кроме того, агрегат работает как стандартный центробежный насос, действие которого было описано выше.

Основные особенности:

  • напор до 30 метров;
  • мощность — 700 Вт.
  • производительность — 3,3 кубометра в час;

Преимущества:

  • большая продолжительность;
  • надежность.
  • простота обслуживания;
  • бюджетная стоимость;
  • агрегат не боится работы всухую;

Недостатки:

  • нельзя использовать глубже семи метров;
  • достаточно высокое энергопотребление.

Цена от 6000 до 7500 руб.


Если сравнить технические данные, становится ясно, что второй насос имеет лучшую производительность и способен создавать больший напор. Главное достоинство модели первого типа — низкое энергопотребление (370 Вт) и небольшой вес. С ним допускается использование эжектора, что актуально для владельцев колодцев и колодцев глубиной до пятнадцати метров. Если мощность не является основным параметром выбора владельцев при покупке помпы, то можно смело приобретать более дешевую и компактную модель. По качеству сборки и долговечности агрегаты ничем не отличаются.

Особенности эксплуатации и ремонта

Использование этих насосов должно основываться на следующих принципах:

  • электрические и гидроизоляционные системы после каждого вмешательства в электропроводку и внутренних неисправностей;
  • полное соответствие температурного режима воды и окружающего воздуха требованиям руководства по эксплуатации.
  • точный учет заявленной производителем глубины всасывания и глубины самого водоема;
  • необходимость заземления;

Срок службы этих насосов рассчитан на 5 лет. Но при несоблюдении правил хранения, монтажа и эксплуатации они могут выйти из строя, как и любая другая техника.

Если насос «Агидель» не качает воду, причины стоит искать в:

  • разгерметизация водозаборной трубы;
  • износ уплотнительных колец.
  • неисправности электрического кабеля;

Любую из этих причин можно устранить заменой использованных деталей на новые, что требует тщательного изучения устройства и инструкции по эксплуатации этих насосов.

Если замена кабеля и шланга занимает меньше времени, замену сальника придется потрудиться. Одна из центральных задач в этом — как размагнитить арматуру водяного насоса Agidel. Он прижимается достаточно сильно, поэтому вам понадобится металлический стержень и молоток, чтобы сбить и его, и сами подшипники. Все это делается очень аккуратно, чтобы не деформироваться и не повредить не сломанные детали.

Различия погружных и поверхностных моделей

Подводная лодка полезна для очистки глубоких резервуаров, например, только что введенного в эксплуатацию колодца. Первую скопившуюся в нем жидкость нельзя назвать питьевой, так как здесь много крупных включений песка и глины. В течение дня необходимо откачивать загрязненную жидкость, чтобы на ее место поступала чистая годная к употреблению вода.


Дренажный насос Gardena Classic предназначен для перекачивания грязной воды, имеет расход 6 тыс. Л / ч при максимальной глубине погружения 7 м

В отличие от погружного насоса, поверхностный насос не используется для глубоких резервуаров, он лучше всего подходит для откачки воды из бассейна или подвала — когда она затоплена. На дно емкости ставится труба для приема грязной воды, вторая труба используется для слива стоков.

Если насос используется в аварийной ситуации, следует использовать поплавковое устройство для контроля критического уровня подъема воды. Преимущество в том, что конструкция механизма позволяет перекачивать жидкости с крупными кусками грязи — до 5 см (реже — 10 см).

понятно, что агрегаты поверхностного типа различаются по своей структуре. Внутри металлического корпуса закреплены рабочий вал и колесо, а двигатель может быть разным: для центробежных изделий — однофазным с внешней вентиляцией, для самовсасывающих изделий — двухполюсным асинхронным.

Несмотря на загрязнение перекачиваемой среды, не позволяйте насосу работать с жидкостью, в которой растворены бензин, керосин или другие нефтепродукты и химические вещества.

Полезные видео по теме

В этом видео представлен интересный опыт эксплуатации и ремонта насоса «Агидель-М”:

Подробную информацию о подготовке насоса Агидель-М к работе можно найти здесь:

В этом видео показана работа насоса Агидель 10”:

Чаще всего при использовании помпы Агидель именно сальник доставляет проблемы владельцам устройства. В целом это солидный аппарат. При правильном уходе и регулярном уходе такой насос может служить верой и правдой несколько десятков лет.

Правила разборки агрегата

Конструкция насоса «Гном» очень проста, а корпус легко снимается, что позволяет легко разбирать. Для этого не нужны специальные инструменты. Разборку начинают с откручивания трех гаек приемной сетки фильтра и снятия самой сетки.

Затем откручиваются гайки крепления крышки и она снимается вместе с подвижным установочным диском. Гайка крыльчатки откручивается, после чего колесо свободно снимается.

Все детали необходимо разбирать осторожно, не прикладывая чрезмерных усилий. Симметричные детали должны быть пронумерованы и промаркированы (слева / справа, сверху / снизу), чтобы избежать неправильной переустановки во время сборки

При сборке резиновые детали рекомендуется заменять на новые, используя ремкомплекты, предусмотренные для данной модели.

При длительной эксплуатации насоса «Гном» могут возникнуть проблемы с откручиванием гаек на корпусе, так как они заржавели или покрылись слоем известкового налета. В этом случае гайки можно обрезать болгаркой, а при сборке использовать новые, подходящие по форме и размеру.

При сборке насоса особое внимание следует уделить месту посадки заменяемых деталей, они не должны болтаться, сжиматься, их размеры должны строго соответствовать марке насоса

Ремонт насоса для грязной воды своими руками: частые причины поломки

Сливной насос — довольно популярное устройство в жизни человека и его часто используют. И все чаще возникают вопросы, как выбрать помпу.

Зачем нужен собственный дренажный насос? С помощью такой конструкции подаются жидкости из бассейнов, прудов, колодцев, колодцев. И их помощь в случае аварии или стихийного бедствия неоценима. Установка сливного насоса необходима и важна, но, как и любая техника, они иногда не работают должным образом.

Ремонт насоса

Отремонтировать сливной насос своими руками не всегда удается

Об устройстве дренажного насоса

Отремонтировать сливной насос своими руками не всегда удается. Иногда встречаются такие проблемы электронасоса, которые решают только специалисты в мастерских, а не самостоятельно в подвале. Возможность самостоятельного ремонта зависит от типа неисправности.

Да, вы согласны с тем, что техникой должны заниматься только профессионалы своего дела, но бывает, что вы не можете добраться до сервисного центра и неисправность необходимо устранять. В этом случае следует полагаться на свои силы.

Ниже мы разберемся, как проходит установка и ремонт и как работает сливной насос.

Забрать любое оборудование — значит полностью доверять производителю. Установка насоса в колодец требуется для перекачки жидкости небольшой степени загрязнения.

Прежде чем научиться разбирать дренажный насос, следует рассказать о том, из чего он состоит и по какому принципу работает.

Устройства делятся на несколько разновидностей, о которых вы уже отчетливо слышали. Какой сливной насос подходит вам?

  1. Насос поверхностного дренажа.

Используется при работе с жидкостями из небольших отсеков. Его установка происходит возле дренажной ямы. При перекачке сточных вод используется труба. А если работа происходит в «автоматическом» режиме, требуется синтез плавающего механизма, следящего за уровнем жидкости.

Если сливы превышают норму, оборудование включается с помощью поплавка. Устройство наземной модели предусматривает наличие двух труб: одной входной и одной выходной. При работе с этим агрегатом будьте осторожны, чтобы жидкость не попала в двигатель и не прервала работу агрегата.

Устройства поверхностного водоотвода бывают мобильными и переносными. Ремонт сливного насоса несложный.

  1. Погружной дренажный насос.

Применяется при работе с глубокими водохранилищами и масштабным заводнением. Как следует из названия устройства, оно опускается в емкость или яму, откуда вода перекачивается и всасывается.

Преимуществом таких насосов является наличие специальных сетчатых фильтров, защищающих от проникновения лишних загрязнений.

Делаем свой выбор правильно

Перед тем, как выбрать дренажный насос для колодца, следует хорошо изучить их отрицательные характеристики. Поэтому модели погружного дренажа не обеспечивают мощного напора воды, а перекачиваемая жидкость очень часто остается загрязненной, что может привести к поломкам.

Что касается наземных устройств, то у них тоже есть «подводные камни», потому что их нельзя использовать в колодцах глубже семи метров, а во время работы устройства очень шумные, что приводит к созданию отдельного технического помещения типа подвала, погреба.

При выборе подходящей модели нужно обращать внимание не только на достоинства, но и на недостатки устройств.

Конструкции дренажных насосов имеют множество преимуществ: универсальность, долгий срок службы и отсутствие необходимости в регулярном обслуживании.

не исключено, что сломается даже хорошее устройство.

Это может произойти из-за нарушения порядка при установке конструкции, из-за нарушения правил эксплуатации, несвоевременного или неквалифицированного обслуживания, откачки воды с затвердевшей грязью.

Так или иначе, поломки случаются, и для их устранения необходимо изучить схему сливного насоса.

Ремонт насоса

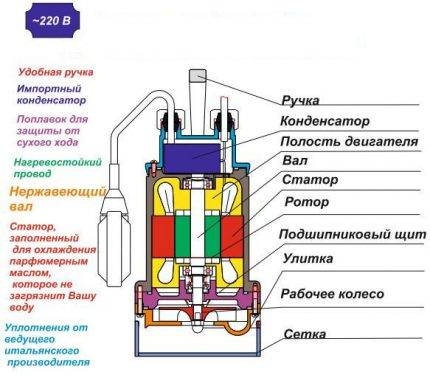

Схема сливного насоса

В характеристики дренажного устройства входит несколько принципиальных элементов. Каждая модель укомплектована мотором, мотором конденсатора, рабочим валом, крыльчаткой. От качества и материала изготовления элементов зависит цена дренажного насоса.

Чаще всего в недорогих устройствах пластиковые кожухи мотора. Что касается конденсаторного двигателя, то он имеет корпус из высокопрочного полипропилена или корпус из нержавеющей стали. При производстве рабочего вала используется нержавеющая сталь.

Для автоматического отключения устройства рекомендуется установить помпу с поплавком.

Разобрались ли мы, для чего нужен сливной насос и по какому принципу работает сливной насос?

Рабочее устройство дренажного насоса не отличается сложной системой работы и состоит из нескольких этапов:

  • пластины ускоряют жидкость в корпусе устройства;
  • другая жидкость входит в пространство, которое было опорожнено, и поступает через впускной паз.
  • ускоренная вода поступает в выходную щель за счет центробежной силы;
  • с помощью мотора начинает движение крыльчатка, которая закреплена на валу;

Наиболее известные причины поломки дренажного насоса

Стоит отметить, что если вы купили по хорошей цене помпу известной марки, вам очень скоро понадобится ремонт. А если вдруг помпа не сможет долго служить вам, то принимать ее стоит только за неправильную эксплуатацию или несвоевременное обслуживание. Не пытайтесь отремонтировать сливной насос, не пытаясь определить причину проблемы.

Устройство может не работать из-за:

  • обмотка сгорела;
  • вывод от правильной работы конденсатора.
  • неправильная работа крыльчатки (может заклинивать при попадании в корпус механических включений);
  • короткие замыкания с резким падением электрического напряжения;
  • проблемы с поплавком (может заклинивать на нижнем уровне);

Перечисленные причины являются наиболее частыми среди дренажных насосов. Но бывает, что при отсутствии помпы она продолжает издавать звуки. Что является причиной этого?

Может гудеть из-за:

  • ослабление крепления штанги амортизатора;
  • неисправный шнур питания.
  • сломанный стебель;
  • клапан не работает;

Если ни одна из вышеперечисленных причин вам не подходит, вам потребуется индивидуальная диагностика устройства. Важно отметить, что иногда проблема может заключаться в электрической сети, а не в насосе.

В том случае, если причина поломки будет установлена, узнаем, как разобрать и отремонтировать сливной насос своими руками.

Ремонт насоса

Не приступайте к ремонту сливного насоса, не попытавшись определить причину неисправности

Собственноручное вмешательство

При ремонте сливного насоса своими руками можно устранить несколько проблем.

  1. Разберитесь с выпуском поплавка.
  2. Застрять механические включения в крыльчатке — ее нельзя стягивать.
  3. Для ремонта амортизатора здесь нужно разобрать корпус и подтянуть гайки.
  4. Ремонт кабелей — это работа, требующая терпения, но вполне реальная.

Одна из наиболее частых проблем для пользователей водоотливных насосов — шнур питания. Без него работа устройства невозможна. И прежде чем приступить к его ремонту, нужно найти место поломки. Их может быть два: возле подключения к помпе и возле штекера. Здесь нужно использовать пальпацию — сдавив шнур руками, чтобы повторно соединить порванные провода.

Итак, можно найти место неисправности. Для устранения проблемы трос снимается и разбирается. Важно снимать кожух очень осторожно и без резких движений, так как они могут повредить двигатель. В случае, если вы столкнетесь с натяжителем, который снимается путем снятия трех болтов и шайбы.

Кабель снимается, разрезается и снова вставляется в обратном порядке.

Замена конденсатора

Иногда устройство отказывается работать, хотя и способно включать короткие замыкания, причиной этому могут служить засоры. Чтобы исключить конфликт, проверьте контур в насосном устройстве, и если проблема вызвана засорением, то нужно снять фильтр и приступить к очистке проходного сечения.

Ремонт сливного насоса своими руками — процедура сложная и не всегда выполнимая. Чаще всего сделать это в подвале без профессионалов крайне сложно.

Читайте также: Лучшие роботы-пылесосы «Редмонд»: обзор моделей, их преимущества + отзывы о Редмонде

Например, если ложе порвано, то иногда даже мастер не поможет, и уместнее будет покупка другого устройства. То же самое и с заменой клапана — эта процедура не только сложна и убыточна, но и требует специального оборудования.

Поэтому, прежде чем приступить к разборке сливного насоса, подумайте о всевозможных последствиях, которые с ним связаны.

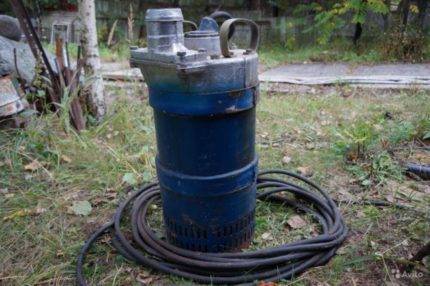

Ремонт деталей насоса “Гном”

Рассмотрев причины неисправностей насосов марки «Гном», можно увидеть, что практически все проблемы решаются заменой следующих деталей: подшипников, крыльчатки, вала крыльчатки. Кроме того, некоторые неисправности устраняются после регулировки зазора между крыльчаткой и диафрагмой.

Последовательность замены подшипников

Когда подшипники изношены, насос может перекачивать воду, но издает необычный шум из-за трения и биения изношенных подшипников. Подшипники подлежат замене, если зазоры превышают 0,1-0,3 мм. Обычно это происходит через 3-6 лет эксплуатации электронасоса «Гном”.

Процесс замены подшипников очень прост: насос разбирается, подшипники снимаются и заменяются новыми, взятыми из специального ремкомплекта. Не стоит использовать самодельные подобия подшипников или аналоги из ремкомплектов других модификаций, так как это может снова вывести оборудование из строя в самое ближайшее время.

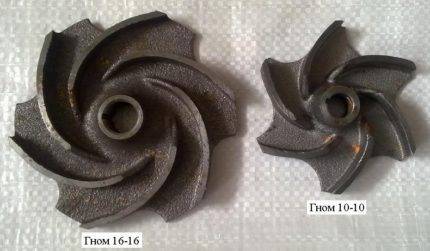

Замена рабочего колеса

Для замены крыльчатки необходимо разобрать электронасос «Гном» и снять крыльчатку. Затем установите новое рабочее колесо и соберите насос в обратном порядке. При установке крышки с подвижной упорной пластиной необходимо навинтить крепежные детали на шпильки и одновременно затянуть их до достижения минимального зазора между лопастями рабочего колеса и крышкой с диском.

После сборки необходимо проверить герметичность и, если она сломана, отказаться от использования окончательно испорченного электронасоса.

В некоторых случаях, имея опыт и соответствующее оборудование, можно не заменять крыльчатку на новую, а попытаться отремонтировать отверстия существующих колец путем переноса с последующей обработкой на токарном станке.


Дефекты рабочего колеса из нержавеющей стали или чугуна можно исправить сваркой электродом с последующим вращением точки сварки на токарном станке

Ремонт вала рабочего колеса и корпуса

При повреждении рабочего вала (изгиб, растрескивание) его лучше полностью заменить. Корпус Gnome теоретически подлежит ремонту, но на практике сделать это правильно практически невозможно.

В девяти из десяти случаев герметичность корпуса будет нарушена, и этот дефект можно исправить только на заводе-изготовителе или в сервисном центре.

Учитывая, что подобные поломки обнаруживаются у насосов, которые длительное время находятся в эксплуатации, а потому не подлежат гарантийному обслуживанию, необходимо задуматься о целесообразности ремонта. В большинстве случаев купить новый погружной насос быстрее, дешевле и проще.

Регулировка зазора между рабочим колесом и диафрагмой

Основная причина уменьшения напора и производительности электронасоса «Гном» — увеличение при работе пространства между рабочим колесом и диафрагмой. Чтобы сократить зазор, нужно его отрегулировать.

Для этого нужно снять нижнюю часть фильтра и открутить верхнюю гайку. Затем затяните части диафрагмы гайками, расположенными с разных сторон, до соприкосновения с рабочим колесом.

Затем открутите нижние гайки на пол-оборота. При такой регулировке зазор составит 0,3-0,5 мм. Отрегулированное положение диафрагмы относительно рабочего колеса фиксируется верхними гайками. После окончания регулировки необходимо проверить легкость вращения крыльчатки, она должна вращаться без приложения силы.


Регулировка зазора между диафрагмой и рабочим колесом необходима после ремонтных работ, связанных с разборкой насоса «Гном”

Ремонт электродвигателя насоса “Гном”

Насосы Gnome оснащены надежным асинхронным электродвигателем. Самостоятельно отремонтировать электродвигатель очень сложно. Максимум, что можно сделать, не имея специальных креплений, — это определить сопротивление обмоток двигателя с помощью бытового мультиметра.

Если индикатор сопротивления стремится к бесконечности, это указывает на то, что обмотка повреждена и ее необходимо заменить. Для замены обмотки потребуется сложная разборка электродвигателя и наличие перемоточного станка.

Но основная сложность заключается в процессе сборки: агрегат должен быть собран таким образом, чтобы обеспечить идеальный барьер от проникновения воды в электродвигатель. Поэтому ремонт мотора помпы «Гном» лучше всего доверить профессионалам.


Самым сложным ремонтом модификаций помпы Gnome является восстановление работоспособности двигателя. Эту деятельность не следует выполнять без дополнительных навыков и оборудования

Самые распространенные поломки насоса и способы их ремонта

Как известно, под луной ничто не вечно, в том числе и погружные насосы. Вот причины, по которым эти диски чаще всего становятся непригодными для использования:

  1. Выход из строя одного из элементов электромагнита (для вибрационных насосов) — здесь, как правило, своими руками делать нечего. Насос требует профессионального ремонта.
  2. Засорение механическими загрязнениями: вода, поступающая в насос, часто содержит песчинки и другие частицы, которые могут накапливаться в различных частях. Это может привести к износу некоторых элементов или их заеданию. Если износ не достиг критического уровня, достаточно хорошо промыть блок.
  3. Перегрев — причинами этого явления может быть нехватка масла или перекачка жидкости с температурой выше значения, указанного в паспорте (обычно 40 градусов). В этом случае способ устранения неполадок будет зависеть от результатов диагностики.

Чаще всего сбои возникают в работе реле времени и защитного выключателя, который срабатывает при превышении значения тока.
Также может быть обрыв жилы силового кабеля или обрыв / короткое замыкание в обмотке двигателя.

Преимущества и недостатки насосов Агидель

Поверхностный центробежный электронасос «Агидель» — надежный агрегат для полива или подачи воды от источника к водопотребителю.

Насосы «Агидель-М» и «Агидель-10» обладают рядом преимуществ:

  • простота обслуживания и эксплуатации;
  • электробезопасность;
  • надежность, долговечность.
  • ремонтопригодность;
  • бюджетный;
  • низкое энергопотребление, особенно модель «М”;

К недостаткам электронасосов «Агидель» можно отнести невозможность использования на глубине более 7 м (10 м) и необходимость размещения вблизи источника воды.

Обращаем ваше внимание, что на данный момент существует множество подделок помпы Agidel китайского производства, корпус таких агрегатов пластиковый, а качество сборки очень низкое. Оригинальный насос «Агидель» производит только ООО «ПромГрупп» из Уфы, корпус электронасоса металлический, производитель дает гарантию на оборудование сроком на тридцать месяцев


Оригинальный насос «Агидель» производит только ООО «ПромГрупп» из Уфы, корпус электронасоса металлический, производитель дает гарантию на оборудование сроком на тридцать месяцев

Процесс обратной сборки

После завершения ремонта насос необходимо правильно собрать. Если на этом этапе допущены ошибки, устройству потребуется еще один ремонт.

При повторной сборке выполните следующие действия:

  1. Установите конденсатор на место.
  2. Осторожно проложите кабели внутри корпуса двигателя.
  3. Нажмите на верхнюю крышку насоса.
  4. Вставьте мотор в корпус насоса.
  5. Прижмите собранный мотор так, чтобы он плотно прилегал к торцу корпуса.
  6. Вставьте уплотнительную шайбу уплотнительного кольца, сдвиньте ее до упора с помощью подходящего инструмента.
  7. Наденьте белое рабочее колесо на вал гладкой стороной к двигателю, например, до упора.
  8. Наденьте белую прокладку на стержень, затем на собранный стакан «низкой» крышкой (т.е этой крышкой) вниз.
  9. Наденьте синюю шайбу.
  10. Установите на место крыльчатку, белую шайбу, стекло, синюю шайбу.
  11. Повторяйте, пока все элементы не будут установлены.
  12. Накройте стопку стаканов крышкой и осторожно затяните газовым ключом или другим приспособлением.

На край корпуса можно нанести силиконовую смазку, чтобы облегчить вдавливание двигателя в корпус при повторной сборке

В процессе установки необходимо обращать внимание на нумерацию очков и строго соблюдать последовательность их установки. Сверху установлена ​​стопорная опора

Рабочие кольца насоса «Водомет» быстро изнашиваются, особенно если они перекачивают воду, сильно загрязненную песком

Заменить эти элементы несложно, важно правильно разобрать, а затем собрать насосную часть устройства. Во избежание дальнейшего повреждения рекомендуется в случае сильного износа заменить этот элемент на новую прокладку

Обычно новую прокладку можно купить у производителя или получить у специализированных дилеров. После того, как ремонт насоса закончен, необходимо проверить его работу

Во избежание дальнейшего повреждения рекомендуется в случае сильного износа заменить этот элемент на новую прокладку. Обычно новую прокладку можно купить у производителя или получить у специализированных дилеров. После завершения ремонта помпы необходимо проверить ее работу.

Вы можете погрузить его в емкость с водой, например ведро, чтобы убедиться, что устройство включается и может перекачивать воду. Но поэтому невозможно представить себе, насколько хорошее давление насос обеспечит в системе.

Проверить работу нагнетательного насоса можно в сервисном центре, но сначала лучше уточнить, возможно ли это.

Возможен другой вариант проверки, если в распоряжении владельца помпы большой объем. Конечно, вы можете проверить характеристики отремонтированного насоса прямо в колодец, но если при проверке будут обнаружены проблемы, то устройство придется вытаскивать с достаточно большой глубины. Избежать этого поможет предварительная проверка поверхности.

Ремонт


«Агидель»: надежные насосы с длительным сроком службы. Возможны сбои в их работе:

  • при нарушении герметичности водозаборного патрубка проблема устраняется его заменой;
  • когда сальники изношены, разрыв вызывает утечку в сливном отверстии и требует немедленного ремонта.
  • при выходе из строя электрического кабеля также рекомендуется заменить его новым, так как многочисленные перекрутки увеличивают вероятность короткого замыкания;

Очевидно, самая большая проблема с насосами — это износ набивки. Разрыв легко снимается вручную. Для ремонта вам понадобится отвертка и набор гаечных ключей, а также новый сальник.

Порядок работы:

  1. Кожух снимается (крепится тремя внешними болтами).
  2. Корпус мотора разобран (откручены еще четыре болта).
  3. Улитка отсоединяется, часть тела, отвечающая за всасывание жидкости.
  4. Снимается крыльчатка, которая фиксируется центральным болтом.
  5. Якорь снимается с крыльчатки молотком.
  6. После выхода анкера внутри находятся сальники, которые извлекаются вместе с вставкой, находящейся посередине.
  7. Замена уплотнительных колец на новые (они разделены вставкой!).
  8. Сборка агрегата осуществляется в обратной последовательности.

Для обеспечения длительного срока службы рекомендуется соблюдать все правила эксплуатации, указанные производителем в паспорте продукта. А в обязательное техническое обслуживание входит периодическая разборка насоса, очистка крыльчатки или деталей крыльчатки от налипшей грязи и смазка трущихся деталей (например, втулок вала).

Технические характеристики насосов Агидель

Электронасосы «Агидель» могут использоваться для перекачивания воды из открытых резервуаров, мелководных колодцев, колодцев. Насосы способны работать длительное время благодаря наличию специальной защиты от перегрева.

Серия Агидель-М

Электронасос «Агидель-М» относится к классу малогабаритных насосов, его вес 6 кг, размеры 24х25 см. Агрегат предназначен для перекачивания воды с температурой не выше 35 ° С.

Высота всасывания, характерная для большинства модификаций М, не превышает 8 м. Однако, если установка оборудована эжектором, этот показатель увеличится до 15 м.

Между дном впускного клапана и дном впускного источника воды должно быть более 0,3 м. Перед запуском насос необходимо заполнить водой.


Моноблочная конструкция насоса Agidel M состоит из двух основных компонентов: центробежного насоса и электродвигателя, рассчитанного на непрерывную работу

Максимальный напор воды, создаваемый насосом данной марки, составляет 20 м, производительность — 2,9 м3 / час. Модель «М» относится к классу экономичного водонасосного оборудования, его потребляемая мощность составляет 370 Вт. Напряжение сети — 220 В.

Электронасосы марки «Агидель» не предназначены для работы при минусовых температурах, поэтому для работы зимой необходима изоляция.

Например, при использовании насоса для колодца устраивают утепленный кессон заглубленный ниже уровня промерзания земли.


Корпус насоса изготовлен из высокопрочного алюминия, поэтому агрегат имеет легкий вес, что позволяет устанавливать его практически на любой ровной поверхности

Серия Агидель-10

В отличие от модели «М», электронасос «Агидель-10» — устройство более мощное и крупное. Его вес 9 кг, а размеры 33x19x17 см. Запрещается эксплуатировать агрегат без наполнения водой, иначе выйдет из строя механическое манжетное уплотнение.

Высота всасывания данной модификации — 7 м. Насос имеет максимальный расчетный напор 20 м, который представляет собой сумму значений всасывания, подачи и утечки в трубопроводе.

Производительность 3,6 м3 / час. Способ установки — горизонтальный. «Десятка» потребляет ровно вдвое больше электроэнергии — около 700 Вт. Работает от однофазного источника питания 220 В.

В отличие от предыдущей модели «Агидель-10», оборудовать ее эжектором невозможно. Корпус электронасоса изготовлен из алюминиевого сплава.


Конструктивными частями насоса Agidel 10 являются электродвигатель, центрифуга и струйный насос.

Как эксплуатировать?


Основные рекомендации по эксплуатации сводятся всего к двум требованиям:

самовсасывающий вихревой насос нельзя перегружать из-за его использования на большой глубине; а для «младшей» центробежной модели очень важно не допускать работы всухую — ее нельзя использовать без предварительного заполнения насосной камеры водой. Вода при первом запуске модели, не требующей предварительного заполнения жидкостью в насосной камере, появляется в водопроводной сети в течение пяти минут

Это время, необходимое для заполнения всех труб и повышения давления в системе. С помощью насосов «Агидель» можно создать водоснабжение в частном доме

Вода при первом запуске модели, не требующей предварительного заполнения жидкостью насосной камеры, появляется в водопроводе в течение пяти минут. Это время, необходимое для заполнения всех труб и повышения давления в системе. С помощью насосов «Агидель» можно создать водоснабжение в частном доме.

Обобщены основные технические требования:

  • полная гидроизоляция при удлинении кабеля;
  • соблюдение рабочей температуры (выше нуля градусов по Цельсию).
  • с учетом глубины источника и максимального напора, создаваемого насосом;
  • обязательное обеспечение заземления;
  • организовать плот из материалов, не взаимодействующих с водой (актуально при опускании агрегата в колодец);

Полезные видео по теме

Видео № 1. Интересный опыт эксплуатации и ремонта насоса «Агидель-М”:

Видео № 2. Подробная информация по подготовке насоса Агидель-М к работе:

Видео № 3. Наглядная демонстрация работы помпы Агидель 10”:

Чаще всего при использовании помпы Агидель именно сальник доставляет проблемы владельцам устройства. В целом это солидный аппарат. При правильном уходе и регулярном уходе такой насос может служить верой и правдой несколько десятков лет.

Ждем ваших рассказов о реставрации помпы Агидель, проведенной своими руками. Мы и посетители сайта будем рады ответить на ваши вопросы, которые возникают при просмотре предлагаемой нами информации. Прокомментируйте, пожалуйста, в блоке ниже.

Общие сведения о насосах “Гном”

Насосы Gnome для перекачки чистой и грязной воды очень часто используют дачники и владельцы загородных домов. Это надежные и долговечные электронасосы, не требующие сложного и дорогостоящего обслуживания.

Под этой маркой выпускаются погружные центробежные насосы с различными техническими характеристиками:

  • производительность от 7 до 200 м3 / час;
  • мощность электродвигателя от 0,6 до 21 кВт.
  • номинальный напор от 7 до 50 м;

В быту чаще всего используются модели «Mini Gnome», «Gnome 16-16T», «Gnome 10-10T» и «Gnome 20-25», поэтому об этих бытовых электронасосах мы поговорим дальше. Эти модели имеют небольшие размеры и весят от 10 до 32 кг.


Большинство насосов Gnome оснащены поплавковыми выключателями с устройствами, которые действуют как датчик уровня воды — насос автоматически отключается, когда уровень падает

Переносные центробежные насосы «Гном» имеют моноблочную конструкцию и предназначены для перекачивания чистой и грязной воды плотностью до 1100 кг / м3 и содержащей твердые механические частицы размером до 5 мм в количестве не более 10%. Максимальная плотность твердых частиц — 2500 кг / м3.

Насосы применяются для подачи воды из открытых водоемов, колодцев, колодцев. Применяются для осушения котлованов и траншей, для орошения сельскохозяйственных культур, откачки грунтовых вод из затопленных помещений. Температура перекачиваемой воды для обычных моделей — до 35 °, моделей «Т» — до 60.


Электродвигатель насоса «Гном» снабжен тепловым предохранителем, который отключает агрегат при перегреве; насос можно повторно включить только после того, как он полностью остынет

Погружные центробежные насосы «Гном» имеют простую конструкцию и состоят из следующих основных частей:

  1. Электродвигатель, в состав которого входят статор, щиток и ротор.
  2. Насосный агрегат с крыльчаткой, установленной на валу ротора, с всасывающей и напорной решеткой.
  3. Система уплотнения для предотвращения попадания воды.
  4. Корпус из металла, чугуна или пластика.
  5. Шнур питания.

Охлаждение электродвигателя осуществляется внешней средой и маслом, находящимся в специальной масляной камере электродвигателя. Масло также служит для смазки трущихся деталей. Скорость вращения ротора и рабочего колеса 3000 об / мин. Во время вращения создается центробежная сила, которая выталкивает воду через сливную трубу.

Вода поступает в насос через сетчатый фильтр, улавливающий крупные частицы. Затем вода по каналам поступает к выпускному отверстию, откуда попадает в отводной патрубок. Электронасос запускается стартером, который подключается к силовому кабелю. В электронасосах «Гном» есть конденсатор и выключатель, предохраняющий электродвигатель от перегрузки.

Насосы Gnome являются погружными, поэтому их запускают только после того, как они были полностью погружены в воду. Исключение составляют электронасосы «Гном» с «рубашкой охлаждения». Большинство электронасосов оснащены поплавковым выключателем, который крепится к ручке агрегата и обеспечивает минимальную высоту всасывания 15 см.

Устройство и принцип работы

Электронасосы «Агидель» имеют простую моноблочную конструкцию, общую для всех поверхностных центробежных насосов.

Начиная с первой версии «Агидель-БЦ» конструкция агрегата осталась прежней, только появилась специальная защита от перегрева, позволяющая насосу работать без перебоев в течение длительного времени.

Электронасос с маркировкой M состоит из двух основных частей: электродвигателя и центробежного насоса. В «Десятке» комплект из мотора и центробежного насоса дополняется струйным насосом.

он отвечает за обеспечение «самовсасывания» воды, подаваемой в систему центробежным коллектором.

Электродвигатель, приводящий в действие насос, включает в себя статор со встроенным тепловым предохранителем, предохраняющим обмотку механизма от перегрева.

Кроме того, электродвигатель включает в себя ротор, торцевой щиток, фланец. Охлаждение при работе осуществляется лопастным вентилятором, который закрывается кожухом.

Принцип работы насоса основан на действии центробежных сил, благодаря которым агрегат обеспечивает подачу воды. Источником центробежной силы является крыльчатка, расположенная на валу ротора.

На фланце имеются манжеты, защищающие электродвигатель от попадания в него воды.


Электродвигатели всех модификаций насосов Агидель необходимо тщательно защищать от малейшего попадания воды — основной причины их выхода из строя

Вода поступает в насос через обратный клапан, который также действует как фильтр, предотвращающий попадание инородных тел (крупных частиц, мусора, каменного мусора и т.д.).

Этот клапан в модели «Агидель-М» выполняет роль запорного клапана при заливке насоса перед запуском.

Разъем корпуса и фланец уплотнены резиновой прокладкой. Модель «M» также оснащена вентиляционным винтом. В корпусе есть монтажные отверстия для вертикальной установки насоса. Отверстия в стойке используются для горизонтального размещения.


Насос Агидель-10 снабжен четырехполюсным силовым кабелем для подключения к сети, усиленным вилкой со встроенным заземляющим контактом

Причины наиболее распространенных поломок

При возникновении проблем в работе помпы Агидель в первую очередь следует проверить состояние ее работы. Были случаи, когда простое изменение расположения насоса, например, установка его на более надежную основу, позволяло существенно исправить ситуацию.

Ранее упоминались проблемы с электрическим кабелем или двигателем насоса. При правильном использовании устройства такие проблемы возникают крайне редко.

Галерея
Фото из
Все виды поломок, связанных с необходимостью разборки агрегата в гарантийный период, выполняет мастерская, с которой заключил договор производитель

Если во время заливки в насосе остаются воздушные пробки, ослабьте винт, расположенный сбоку на корпусе. Пузырьки должны выходить через него после ослабления

Если подача воды уменьшилась, стоит уменьшить длину водопровода. При проектировании системы учитывайте кратчайший путь, желательно без изгибов

Без знаний в области электротехники и опыта поиска и устранения неисправностей электрооборудования нет необходимости проводить ремонт двигателя

Если подача воды от помпы резко уменьшилась, все остальные условия остались прежними, то фильтр следует прочистить. Он расположен на всасывающей трубке, которую снимают с источника для очистки

Если в процессе наполнения клапан протекает водой, то его необходимо снять и проверить на герметичность. Соответствие проверяют заливкой воды в клапан. Поменяйте, если ошиблись

В случае утечки воздуха в соединении всасывающего трубопровода с насосом проверьте уплотнения, при необходимости замените

При несоблюдении условий эксплуатации электронасоса, предписанных производителем, двигатель перегреется. В случае перегрузки срабатывает реле тока.

Причин отказов, когда насос Агидель по каким-то причинам не качает воду, не так уж и много. Среди самых распространенных стоит отметить неправильно подобранный шланг или негерметичный сальник. В обоих случаях поврежденный элемент необходимо заменить. Перед тем как приступить к этой процедуре, особенно если речь идет о сальнике, необходимо будет внимательно изучить насосное устройство.

Источники

  • https://ecopan71.ru/emont-nasosa-agidel-cto-delat-esli-nasos-ne-kacaet-vodu
  • https://enerob.ru/kanalizatsiya/remont-nasosa-agidel-chto-delat-esli-nasos-ne-kachaet-vodu.html

Рейтинг
( Пока оценок нет )
Николай Ефимцев/ автор статьи

В 1997 году окончил Уральскую государственную горно-геологическую академию, факультет "Геологии и геофизики" по специальности "Технология и техника разведки месторождений полезных ископаемых ". Стаж работы мастером буровой установки больше 10 лет.

Понравилась статья? Поделиться с друзьями:
Бурилка
