Греющий кабель для трубопроводов

Профиль

Греющий кабель представляет собой изолированный провод с повышенным сопротивлением. Оборудование способно эффективно преобразовывать электрическую энергию в тепловую, эффективно предотвращая замерзание труб. Приборы не подвержены вредным погодным воздействиям, нецелевым механическим повреждениям, влажности, ультрафиолетовому излучению и перепадам температуры. Отопление может быть установлено как вне коммуникаций, так и внутри системы. Выводы профильных специалистов и многолетняя практика использования нагревательных кабелей для трубопровода «Тепловые системы ГК» демонстрируют их беспрецедентно высокую надежность и эффективность.

Критерии выбора

При покупке саморегулирующегося нагревательного кабеля следует учитывать ряд критериев.

Выделим основные из них:

1. Цена. В зависимости от производителя и конструктивных особенностей цена на такие изделия также варьируется в широком диапазоне — от шести долларов за метр и выше.
2. Режиссер. Выше было отмечено, что производством такой продукции занимаются компании из многих стран: Россия, Дания, Южная Корея, Китай, Германия и другие. Ассортимент продукции достаточно широк, чтобы сделать выбор.
3. Визуализация. В продаже можно найти кабельную продукцию в одном комплекте и с возможностью нарезки. Также доступны экранированные версии и неэкранированные изделия.
4. Установка. При выборе учитывается место установки: снаружи или внутри трубы. Также доступны универсальные модели для установки в любом месте (без особых требований).
5. Сфера применения. Обычно саморегулирующиеся проводники используются для обогрева труб, открытых площадок, стяжек или облицованных плиткой участков. Но на этом сфера его применения не ограничивается.
6. Власть. Параметр варьируется в широком диапазоне в зависимости от приложения. Диапазон мощности от 15 до 13 500 Вт.
7. Напряжение. В основном в продаже имеются саморегулирующиеся изделия, рассчитанные на напряжение 220 В. В редких случаях кабели на 380 В.
8. Длина. В отличие от резистивных версий, саморегулирующиеся модели можно вырезать. Также длина может составлять от одного метра и более.
9. Регулирование теплопередачи. В некоторых моделях предусмотрена степень тепловыделения. Его наличие приводит к общему увеличению цены, что необходимо учитывать при покупке.
10. Наличие заглушки в комплекте. Здесь возможны несколько вариантов: евро, шуко или без вилки.

Учитывая вышеперечисленные критерии, вы можете быстро подобрать саморегулирующийся кабель по указанным параметрам, требованиям и области применения. При этом помните об изменении цен в широком диапазоне в зависимости от характеристик, типа, производителя и других факторов.

Как подобрать кабель по мощности?

Проще говоря, на каждый градус ниже 0 берется 1 Вт мощности. То есть, если канализационная труба должна работать при температуре -10 ° С, то мощность кабеля должна быть не менее 10 Вт / м (а значит, температура трубы будет не 0 ° С, а положительный, например, + 3 — + 5 ° CON). Однако это довольно средние показатели, и для более точного расчета необходимо использовать специальные калькуляторы, учитывающие теплопотери материала трубы (металл или пластик), длину трубопровода, есть дополнительная теплоизоляция, l установка провода и температура, которую он генерирует. Кабели разных производителей с одинаковыми характеристиками могут иметь разную температуру. Например, один провод при мощности 10 Вт / м обеспечивает максимальную рабочую температуру 65 ° C, а другой — при той же мощности 75 ° C.

В паспорте изделия обычно указывается номинальная выходная мощность кабеля, а также максимальная температура нагрева (воздействия). Выше вы видите вырезку характеристик саморегулирующихся тросов от одного из производителей. Из него вы можете узнать, какой поток для каких целей вы можете использовать. Такие данные указывают практически все производители.

Основные разновидности греющего кабеля для трубопроводов

Существует бесчисленное множество модификаций нагревательного кабельного оборудования, но все устройства делятся на два типа:

1. Резистивный. Такой кабель имеет простую конструкцию, фиксированную длину и мощность, что объясняет его доступность. Понимает:

• несколько слоев утеплителя.
• две токопроводящие жилы;
• экранирование оплеткой;

Саморегулирующийся низкотемпературный нагревательный кабель TSA Узнать больше
Саморегулирующийся низкотемпературный нагревательный кабель TSA Узнать больше
Саморегулирующийся нагревательный кабель TSL для низких температур Узнать больше
Саморегулирующийся нагревательный кабель средней температуры TSS Дополнительная информация
Саморегулирующийся нагревательный кабель средней температуры TSS Дополнительная информация
Саморегулирующийся высокотемпературный нагревательный кабель TSU Узнать больше

Системы резистивных трубопроводов требуют, чтобы модуль управления, датчики, сигнальные кабели и силовой кабель были установлены без ошибок. С их помощью одинаково успешно отапливаются промышленные и гражданские объекты.

2. Саморегулирование. Это высокотехнологичный кабель, содержащий полупроводниковую матрицу. Его наличие позволяет прибору самостоятельно регулировать интенсивность теплоотдачи в ответ на изменение температуры или погодных условий. Ключевые элементы:

• несколько слоев утеплителя.
• две токопроводящие жилы;
• матрица;
• оплетка из луженой меди;

Нагревательный кабель LTS Узнать больше
Нагревательный кабель LTS Узнать больше
Нагревательный кабель RTS Подробнее
Кабель резистивный нагревательный TS-RD Узнать больше
Кабель резистивный нагревательный TS-RD Узнать больше
Кабель резистивный нагревательный 50НТ (FA) знать больше

Саморегулирующийся нагревательный кабель полностью автономен. Его конструкция исключает возможность поломки из-за перегрева, для эффективной защиты труб с его помощью нет необходимости устанавливать датчики.

ГК «Тепловые системы» разрабатывает и производит оба типа трубных нагревательных кабелей в различных модификациях. В каталоге компании есть предложения для клиентов с разными возможностями и потребностями.

Что представляет собой саморегулирующий кабель

Саморегулирующийся кабель — это уникальное изобретение, представляющее собой гибкий провод, который нагревается под действием электричества. При этом он имеет возможность регулировать собственную мощность, ориентируясь на температуру окружающей среды. То есть чем холоднее атмосфера, тем теплее саморегулирующийся кабель. Он приспосабливается к особенностям окружающей среды, а не по всей длине.

Принцип действия саморегулирующегося нагревательного кабеля заключается в его внутреннем устройстве. Проще говоря, он состоит из трех основных частей:

Многослойная конструкция обеспечивает непревзойденную защиту и ударопрочность

• Утеплитель: здесь использован целый «бутерброд» из разных материалов.
• Металлические проводники — обеспечивают питание;
• «Умная» полимерная матрица: именно она приспосабливается к изменяющимся условиям и выделяет тепло;

Ключевым звеном здесь является полимерная матрица. Именно она отвечает за саморегулирующиеся свойства. Кроме того, буквально каждый его дюйм живет своей отдельной жизнью.

То есть один сегмент может быть холоднее или, наоборот, горячее другого. И все это без электроники, без сенсоров и всего прочего — просто полимерная основа из «умного» материала.

Саморегулирующийся нагревательный кабель для сантехники имеет еще одно интересное свойство — это произвольная длина. Мы можем взять крепкие ножницы, отрезать их и снова подключить — все будет работать, как ни в чем не бывало. Здесь работает буквально каждый миллиметр, поэтому длина особого значения не имеет. В отличие от новогоднего венка, он продолжит работать, даже если его случайно разрезать.
Однако саморегулирующийся нагревательный кабель имеет достаточно прочную конструкцию, чтобы предотвратить случайную поломку.

Другие свойства саморегулирующегося нагревательного кабеля:

«Умный» полимер в самом кабеле регулирует потребление энергии, значительно экономя электроэнергию

• Эффективность потребления электроэнергии — обеспечивается благодаря саморегулирующимся свойствам (до полного отключения).
• Высокая механическая прочность — работает с электричеством, а значит, необходима прочная многослойная изоляция;
• Влагостойкость: бесшумно работает в толще воды. Главное — утеплить его торцевую часть специальной термоусадочной пленкой;

Надежность саморегулирующегося нагревательного кабеля обеспечивается его многослойной структурой. Первые два слоя — это медные проводники и умный полимер. Над ними находится изолирующий слой из полиолефина или фторполимера.

Следующий слой играет роль брони — здесь используется медная оплетка. Завершает наш сэндвич еще один слой полиолефиновой изоляции. Благодаря такой конструкции саморегулирующийся нагревательный кабель очень прочен и долговечен.

Медная оплетка работает одновременно с защитой от электромагнитного излучения: она слабая, но все же присутствует.

Как выбрать греющий кабель

Нагревательные элементы кабельной системы обогрева группы компаний «Тепловые системы» предназначены для нужд промышленных предприятий, которым предъявляются высокие требования к надежности, прочности и безопасности. На основании этих требований также проводятся лабораторные испытания и сертификация оборудования. Предприятие многопрофильное, поэтому производит кабельную продукцию для отопления и домашних коммуникаций. Подбор ТЭНов необходимо производить с учетом следующих факторов:

• Специфика промышленной компании. Учитывается отрасль, в которой работает компания, целевое назначение трубопровода и технические нюансы.
• Материал, из которого изготовлены трубы. Сталь, латунь, медь и пластик имеют разную теплопроводность, что необходимо учитывать при расчете мощности кабеля.
• Назначение трубопровода. Когда речь идет о технических коммуникациях, тип изоляции особого значения не имеет, но трубы, по которым течет питьевая вода, должны быть защищены кабелями TSA. Они не выделяют вредных веществ при нагревании, являются абсолютно безопасными и экологически чистыми.
• Экономическая демонстрация возможности использования продукции определенной мощности и типа. В нем учитываются климатические особенности региона, размер трубопровода, материалы, из которых он изготовлен, способ монтажа и ряд других аспектов, влияющих на производительность оборудования.

Обратившись к специалистам группы компаний «Тепловые системы», вы получите грамотные ответы на все технико-экономические вопросы по нагревательному кабелю для трубопровода. После оформления заказа менеджеры проведут все необходимые расчеты, спроектируют систему, оформят заказ, доставят и установят оборудование, а также проведут пусконаладочные работы. Все это делается под ключ и не требует прямого присутствия / участия заказчика.

Установка

Грамотно выполненный монтаж теплопровода может обеспечить длительную безотказную работу водопроводно-канализационного сооружения.

Сначала рассмотрим, как провести монтаж по инструкции к нагревательному кабелю для водопровода внутренним и внешним способом, после чего поговорим о нюансах подключения и вспомогательной теплоизоляции конструкции.

Наружный монтаж кабеля

По трубопроводу

На этапе прокладки периметра водопроводной сети оптимальным вариантом считается установка теплопровода по трубе. Это можно сделать двумя способами: вдоль и вокруг системы трубопроводов.

Вдоль трубы

В этой ситуации обязательным правилом является монтаж кондуктора под трубопроводом, что позволяет защитить отопительное изделие от механических воздействий сверху. Поскольку вода замерзает внизу трубы, такая установка исключит промерзание трубы в кратчайшие сроки. В качестве крепежного материала для водопроводной системы используется алюминиевая лента, которая надежно фиксирует проводник и увеличивает его теплоотдачу. Можно заменить ленту малярным скотчем.

Будьте особенно осторожны при установке нагревательного элемента в угловых зонах. Чтобы изгиб не был слишком большим, рекомендуется прокладывать кабель по внешнему радиусу трубы.

Спиралью

На участках с более низким температурным режимом рекомендуется монтировать нагревательный проводник таким образом, чтобы он охватывал всю водопроводную конструкцию. В этом случае эффективность нагрева будет максимальной, так как шаг поворота составляет около 5 сантиметров. Размер спирального электрического кабеля должен быть в 1,7 раза больше размера трубопровода.

Отдельные узлы

Отдельными агрегатами являются краны, задвижки и металлические опоры. На таких участках требуется большее количество нагревательного элемента, так как происходит большой отвод тепловой энергии.

Особое внимание потребуется при установке датчика температуры. Чтобы подогрев водопровода работал исправно и проводник не подвергался перегреву, специалисты рекомендуют размещать датчик температуры в самом холодном месте. Место установки датчика температуры необходимо предварительно проклеить полосой алюминиевой ленты.

Монтаж кабеля внутри трубопровода

Устанавливать нагревательный элемент в трубе рекомендуется в ситуации, когда обогрев вне конструкции невозможен. Часто этот метод выбирают, если водопроводная система уже проложена под землей или используется в бетонных конструкциях.

Внутренняя установка имеет недостатки при использовании.

• Нагревательный кабель можно устанавливать только в прямых или слегка изогнутых участках системы. Запрещается пропускать гибкие кабели через тройники и фитинги.
• Проход в трубке уменьшен.
• Со временем термокабель покрывается налетом, что приведет к дальнейшему засорению конструкции.
• В водопровод добавлен новый узел — тройник, способный снизить прочность контура.

К положительным сторонам внутренней установки можно отнести низкое потребление электроэнергии, а также менее трудоемкий демонтаж конструкции. Просто снимите провод с тройника, и заземление не потребуется.

Монтаж электрокабеля осуществляется по пошаговой инструкции.

• Сальник прикручен, пломбирование сделано.
• Для начала на проводник ставится сальник для размещения в трубопроводе.
• В определенной точке водопровода устанавливается тройник, через который будет вставляться ТЭН.
• Плавными движениями прокладывается теплопровод в проблемном месте, которое в дальнейшем нужно будет прогреть.

Внутренняя установка нагревательного элемента проста. Теперь мы подробно рассмотрим подключение к электросети и выполнение теплоизоляции труб.

Важным моментом на этапе монтажа является изоляция конца нагревательного элемента. Для этого используется термоусадочная гильза, надежно защищающая жилы от проникновения влаги.

Подключение к электросети

Саморегулирующийся проводник в основном подключается к силовому кабелю через набор термоусадочных трубок (капсул). Это стандартизированный набор ниппелей и втулок с клейкой основой для кабельных соединений.

• Под тесьмой находится изоляционный термопласт и оболочка из полиэстера. Их нужно удалить. Это оставляет полупроводниковую саморегулирующуюся матрицу.
• готовится силовой кабель, через который в дальнейшем будет подключаться ТЭН. Первым делом снимаем внешнюю оболочку. Разрез делают легкими движениями, чтобы не повредить косу.
• Значит нужно экран распутать. Для этого можно использовать тонкую отвертку или шило. Теперь необходимо сплести экран в 1 жилу, которую в дальнейшем мы подключим к земле.

• Зажмите клещами контакты заземляющих проводов в соединительной втулке. Надевается термоусадочная трубка большого размера, которую нужно прогреть феном. Подключение готово.
• Проводящие жилы очищены. Нарезана проводка для подключения гильз электрических контактов. Накладывается на 2 больших термоусадочных рукава. Обжимать рукава необходимо специализированным механизмом.
• Определите расстояние между заземляющими проводами и сравните его с размером трубы. При необходимости термоусадочный рукав можно отрезать до нужной длины.
• Накрутка механизма осуществляется строительным феном. Проводники, несущие ток, подключаются к силовому кабелю, теперь осталось подключить экран к земле.

Для подключения гибкого проводника нужно соединить нагревательную часть с холодной, которая не греется. Для экономии и безопасного нагрева системы специалисты рекомендуют подключить 2 устройства — УЗО и терморегулятор. Первый механизм предотвратит потери тока, а второй позволит контролировать температуру с помощью термодатчика. Подключая датчик к терморегулятору, следует учитывать, что большинство нагревательных проводов работают только в том случае, если размер сантехники не превышает 50 метров. Если это условие не выполняется, система быстро выходит из строя.

Теплоизоляция греющих кабелей

Минимизация теплопотерь за счет дополнительной изоляции нагревательного элемента актуальна только в том случае, если он установлен вне трубы. Осуществляется путем установки теплоизоляционных материалов: поролона, минеральной ваты базальтовой, пенополиуретана. У них невысокая цена, они прочные и неприхотливые. Используя теплоизоляцию, можно увеличить производительность нагревательного кабеля для трубопровода и продлить срок службы коммуникаций. Нет более эффективного способа защиты от замерзания, чем ТЭНы группы компаний «Тепловые системы», работающие в тандеме с качественной теплоизоляцией.

Трубопроводные нагревательные кабели группы компаний «Тепловые системы» обладают рядом неоспоримых преимуществ, выгодно отличающих их от аналогов зарубежного и отечественного производства. Основные из них — отличные технические характеристики и высокие эксплуатационные свойства. В сочетании с экономичностью и оптимальным соотношением цены и качества кабельная продукция компании выгодно отличается от конкурентов в области трубопроводов отопления любого размера и назначения. Более привлекательного предложения не найти, группа компаний «Тепловые системы» — оптимальный выбор по всем параметрам!

В зависимости от максимальной рабочей температуры, самрег может быть

• Высокая температура (температурный класс Т3) — максимальная температура воздействия 232-250 °, рабочая температура 190 ° С;
• Низкая температура (температурный класс Т6) — максимальная температура воздействия 85 ° С, рабочая температура 65 ° С;
• Средняя температура (температурный класс Т5) — максимальная температура воздействия 135 °, рабочая температура 110 ° С;
• Средняя температура (температурный класс Т4) — максимальная температура воздействия 190-200 °, рабочая температура 120 ° С;

В бытовых системах кабельного отопления, а также в системах кровельного отопления применяется низкотемпературный нагревательный кабель. Среднетемпературный нагревательный кабель применяется в трубах отопления и резервуарах для поддержания технологических процессов. Высокотемпературный нагревательный кабель используется в нефтегазовой промышленности, обычно для трубопроводов и резервуаров, подверженных воздействию высокотемпературных паров.

Инсталляция греющего кабеля снаружи

Правила обогрева промышленных трубопроводов (в основном стальных) предписывают установку ТЭНа вне трубы. В этом случае используются саморегулирующиеся модели TSL, TSS, TSU и резистивные LTS, RTS, TS-RD, TS-RS, 50 HT. Кабель фиксируется полимерными зажимами или металлической липкой лентой и не представляет затруднений.

Способ монтажа кабеля

Лучше всего воспользоваться таблицами, предоставленными производителем нагревательного кабеля. Появятся более точные данные, которые позволят вам выбрать именно то, что вам нужно именно для вашего состояния. Также важно знать, что точно рассчитать необходимую мощность все равно невозможно: слишком много факторов, зависящих от конкретной ситуации (тип местности, роза ветров и десятки других факторов можно перечислять очень долго время). Поэтому зачастую греющий кабель покупают только с определенным запасом. Может быть, это не очень оправдано с экономической точки зрения, но максимально надежно. Да и наше время такое, что лучше переборщить, чем потерять: сильные морозы могут внезапно ударить в любой регион.

Сегодня в продаже можно найти нагревательные кабели (как резистивные, так и саморегулирующиеся) различной мощности, что позволит выбрать оптимальный вариант для ваших условий. В этом смысле проблем нет, ассортимент очень широкий. Например, в нашем интернет-магазине вы можете купить саморегулирующиеся нагревательные кабели мощностью от 16 до 750 Вт на квадратный метр. Что ж, если говорить о средних показателях, вот такая картина:

• Если кабель прокладывается внутри подземной трубы, его мощность должна составлять около 5 Вт на метр;
• Если трубка не в земле, то это 20 Вт.
• Если кабель находится вне трубы, то есть под землей, то это от 10 до 15 Вт;

Но это средние показатели для средней полосы России, которые мы привели только в качестве примера, на них категорически не стоит ориентироваться без учета климатических условий вашего региона и ваших целей.

Применение для обогрева труб

Термостатический кабель используется для обогрева труб диаметром более 40 мм.

Особенности монтажа системы обогрева внутри трубопровода

Если установка вне помещения невозможна, греющий кабель прокладывается внутри трубы. Он проталкивается внутрь трубки и подключается к электрической сети через специальную термоусадочную оболочку.

Прокладка греющего кабеля внутри трубы

Запрещается прокладывать кабель через запорные краны и другие запорные устройства во избежание повреждений.

крайне желательно, чтобы эти работы выполнял квалифицированный электрик, так как работы по установке электрооборудования внутри водопровода характеризуются повышенной опасностью в случае ошибок монтажа.

Система отопления не требует дополнительного обслуживания и ремонта.

Как закрепить поверх трубы?

Есть два основных способа крепления кабеля. Параллельный (линейный) и круговой.

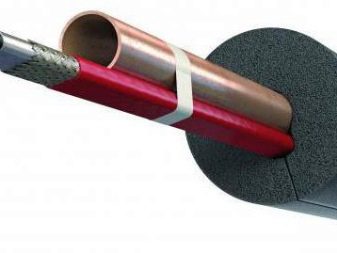

При параллельной (линейной) установке фиксируется на трубе. Длина кабеля в этом случае равна длине обогреваемого участка.

Параллельная прокладка нагревательного кабеля вне трубы

Возможность саморегулирования троса позволяет использовать нахлест, когда требуется нагрев внешних запорных конструкций. Краны, арматура, счетчики, тяги.

необходимо обеспечить его идеальное прилегание к нагретой поверхности. Для этого необходимо обязательно очистить поверхность трубы.

При круговой фиксации кабель наматывается на трубу с шагом катушки в соответствии со спецификацией.

После завершения работ следует обмотать получившуюся систему алюминиевой лентой для крепления и экранирования. Чтобы уменьшить теплопотери, рекомендуется добавить теплоизоляцию.

При установке категорически запрещается использовать пластиковую ленту вместо алюминиевой.

Особенности монтажа

Кабель необходимо прокладывать в благоприятной тепловой зоне.

При температуре ниже -5 градусов установка запрещена. Это ограничение связано со структурой полимера внутри него.

При укладке при низких температурах он может быть поврежден.

Как укладывать провод, если он теряет гибкость при 0 градусах?

После аккуратного раскручивания отсека он примерно на минуту подключается к сети. Кабель восстановит гибкость. После этого можно запускать установку.

к сети подключать размотанный провод категорически не рекомендуется.

Сферы применения

Саморегулирующийся нагревательный кабель (обзор и тест) Посмотрите это видео на YouTube

Саморегулирующийся обогреватель используется как в быту, так и в промышленном секторе. Его цель — обогрев бытовых и промышленных водопроводов, расположенных как над землей, так и под землей.

В нефтегазовой промышленности продукт используется для поддержания технологической температуры.

Рассмотрим более подробно самые распространенные области применения саморегулирующегося нагревательного проводника в быту.

Тёплые полы

Самрег применяется для обустройства теплого электрического пола. При установке такого пола по всей квартире, в ванной или санузле поверхность меньше нагревается. Это связано с тем, что в других помещениях обычно тоже есть источники тепла, а пол в ванной сделан из плитки, которая является холодным материалом.

Если используется резистивный нагревательный кабель, то без установки дополнительного оборудования — термостата и датчика добиться желаемого баланса не удастся.

Выход самозаписывающий, никаких дополнительных устройств при установке не требуется. Принцип работы заключается в том, что матрица сама будет регулировать равномерность теплого пола.

Водопровод

Для предотвращения замерзания воды в трубах зимой кран подачи воды обматывают саморегулирующимся проводом. Клапан имеет сложную форму, поэтому проволока не соприкасается со всеми частями металла.

Когда вы установите резистивный нагревательный кабель, он продолжит нагревать воздух. Но если установить саморегулирующийся провод, проводник будет нагреваться только там, где он соприкасается с металлом. Ведь принцип его работы заключается в эффективности теплопередачи.

Канализация

Канализация промерзает редко, так как трубы расположены под уклоном, жидкость в них не застаивается, а протекает. Однако, если спускаемый аппарат не работает должным образом, вода движется медленно, по пути может замерзнуть. Слои льда будут накладываться друг на друга, в конечном итоге занимая все пространство.

Самый простой вариант обогрева канализационной системы частного дома — это установка саморегулирующегося нагревательного провода, это предотвратит замерзание жидкости в трубах.

Обогрев кровли

Зимой кровля подвержена обледенению, и сложно определить, на каком участке будут образовываться сосульки. Использование нагревателя с полупроводниковой матрицей нагревает те участки крыши, где больше льда и воды.

необходимо выбирать такой вид, который не подвергается воздействию ультрафиолетовых лучей, выдерживает высокие температуры, так как кровля летом сильно нагревается.

Обогрев теплиц

Схема обогрева теплицы нагревательным кабелем аналогична тёплому полу. Это практически тот же теплый пол, только уложенный под другое покрытие.

Саморегулирующийся трос прикреплен к защитной сетке, которая находится на песчаной подушке. Проволока засыпается еще одним слоем песка, затем монтируется вторая сетка, на которую укладывается плодородный слой.

Если систему отопления невозможно смонтировать под землей, на стены теплицы ставят саморегулирующийся обогреватель.

Принцип действия

Внешний слой саморегулирующейся проволоки выполнен из современного пластика. Устойчивый к нагреванию и коррозии полимерный материал надежно защищает прибор от воды, а экологически чистые полимеры позволяют использовать его в трубах с питьевой водой.

Внутри кабеля есть две медные шины, которые являются отличным проводником и ценятся за свою гибкость и надежность. Каждая шина имеет 16 витых проводов сечением 1,25 мм². Шины сплавлены в матрицу, которая проводит ток и выделяет тепло.

Проволока имеет защитную медную оплетку. Такое армирование делает его устойчивым к механическим повреждениям и воздействиям окружающей среды.

Электрические цепи, вырабатывающие тепло, работают более эффективно при понижении температуры: чем ниже температура, тем выше эффективность устройства.

Тепло в кабеле создается за счет полупроводниковой матрицы, содержащей мелкодисперсный графит. Напряжение питания подается на параллельные медные проводники, между которыми расположена матрица. С повышением температуры он расширяется, и расстояние между зернами графита увеличивается. Увеличивается сопротивление кабеля и уменьшается его мощность. Так происходит саморегулирование. Если температура падает, все происходит с точностью до наоборот.

Саморегулирующаяся кабельная матрица сама находит холодные и неотапливаемые участки. Он реагирует на любые изменения, адаптируется к температуре питательной воды и снижает свою мощность, если труба горячая. Поэтому вы можете купить мощный кабель, не опасаясь чрезмерного расхода энергии. Возможность перегрева такого устройства практически отсутствует.

Для технических характеристик нагревательного кабеля используются следующие обозначения:

1. D — низкотемпературная проволока.
2. Z — среднетемпературные свойства.
3. Q — высокая температура (иногда обозначается красным цветом).
4. F — кабель с антикоррозийной обработкой.

Если труба находится в разных температурных условиях (например, под землей и в воздухе), нужно выбирать кабель, соответствующий по рабочей емкости на поверхности.

Читайте также: виды и способы монтажа нагревательного кабеля.

По температуре нагрева различают три вида проволоки:

1. Низкая температура от 5 до 65-70 градусов — обогревает водопроводные трубы небольшого диаметра.
2. Средняя температура 105-120 градусов — нагревает жидкость в трубах среднего диаметра, применяется против обледенения кровли и крыльца.
3. высокая температура 135-240 градусов — для промышленных трубопроводов большого диаметра.

Лучшие производители греющего кабеля

Нагревательные кабели производятся многими компаниями, как отечественными, так и зарубежными.

Наибольшей популярностью у производителей пользуется продукция следующих компаний:

• Ensto;
• ЧТК.
• Правда;
• Нельсон;
• Raychem;
• Ты должен;
• Жизнь;

Рассмотрим подробнее характеристики продукции этих компаний.

Место #1 — NELSON LIMITRACE

Компания, входящая в группу Emerson (США), специализируется на производстве саморегулирующихся термокабелей. Продукция отличается высоким качеством в процессе производства, она проходит многоступенчатый контроль. На завершающем этапе проводится испытание на старение.

Срок службы кабеля NELSON без потери мощности составляет примерно 20 лет. Для защиты водопроводных труб от замерзания используется кабель такой марки, как NELSON LIMITRACE HLT210-J.

Он имеет следующие особенности:

• максимальная длина — до 115 м;
• мощность — 32 Вт / м.
• питание — 220-240 В;
• рабочая температура ограничена 120 ° C;

NELSON LIMITRACE HLT212-J также можно использовать для нагрева водяных труб. От предыдущего отличается чуть большей грузоподъемностью (37 т / м) и максимальной длиной 105 м.

Кабели Nelson Limitrace доступны в двух версиях. Если в обозначении присутствуют символы JT, наружная изоляция — полиолефин. J в обозначении указывает на фторполимерную изоляцию

Чем короче кабель Нельсона, тем больше его мощность. Таким образом, мощность NELSON LIMITRACE HLT215-J составляет 46 Вт / м, а длина всего 95 м. NELSON LIMITRACE HLT218-J имеет длину 80 м и мощность 56 Вт / м.

Место #2 — DEVI и Veria

Датская компания Danfoss, выпускающая продукцию под брендом DEVI, поставляет на рынок несколько вариантов нагревательных кабелей: однополярные и биполярные, а также саморегулирующиеся. У каждого из типов свое предназначение.

Они изготовлены из пластика, имеют длительный срок службы, надежны и экологически чисты. Изделия имеют фиксированную длину, поэтому их площадь нагрева невозможно сократить или увеличить. Все эти манипуляции можно проводить только с «холодным концом». Кабель Devi имеет надежную изоляцию, достаточной мощности для использования в любых условиях.

Продукты Devi-Pipeguard 10 оснащены изоляцией из пищевого пластика, поэтому их можно устанавливать внутри трубы для транспортировки питьевой воды

Veria, дочерняя компания датской компании Danfoss, обладает такими же качественными характеристиками, как и продукция DEVI, но по более низкой цене. Мощность кабеля 20 Вт / м, длина от 10 до 125 М. Производитель дает гарантию на свой нагревательный кабель не менее 12 лет.

Место #3 — компания Lavita

Lavita — южнокорейская компания. Саморегулирующиеся кабели этого производителя используются как в быту, так и для защиты трубопроводов на промышленных предприятиях. Компания всегда выполняет свои договорные обязательства, строго придерживается системы качества, поэтому ее продукция пользуется большим спросом на рынке.

Пищевой кабель Lavita HPI 13-2 CT используется для внутреннего обогрева труб, по которым проходит питьевая вода. Он очень гибкий, что обеспечивает простоту установки. Фторполимер, из которого сделана внешняя изоляция, полностью безопасен для окружающей среды.

Лазерная маркировка также безвредна, не растворяется в воде. Длительный срок службы и экономичное энергопотребление обеспечивают гибкое изменение мощности.

Кабель Lavita отличается от аналогичных изделий высокой устойчивостью к механическим и температурным воздействиям. Заявленная мощность остается в силе после многих лет эксплуатации

Номинальная мощность кабеля 13 Вт / м, максимальная температура 65 ° С. Длина нагревательного контура зависит от температуры возгорания и составляет не более 51-108 м.

Место #4 — производитель Ensto

Нагревательные провода Ensto, производимые международной компанией Ensto, созданной в Финляндии, отличаются высоким качеством.

Они гарантируют безопасность и энергоэффективность, гарантируя защиту водопроводных труб от замерзания. Продукция проста в установке, удобна в использовании, долговечна, ведь в производстве используются качественные комплектующие.

На фотографии показан кабель Ensto EFPPH2. Защитите водопроводные трубы от замерзания, подсоединив их к шнуру питания и вилке. Нет необходимости подключать его к термостату. Подходит для установки в трубе питьевой воды

Для домашнего использования чаще всего используется комплект кабелей Ensto Plug’n Heat. Это саморегулирующийся кабель мощностью 90 Вт, длиной 10 М. Максимальная рабочая температура 65 ° С. Возможна установка как внутри трубки, так и снаружи.

Место #5 — компания Raychem

Кабель Raychem ETL — наиболее подходящий вариант для защиты от замерзания относительно небольшой водопроводной трубы. Он оснащен тефлоновой оболочкой, подходящей как для внешней, так и для внутренней установки.

Кабель регулирует теплопередачу в зависимости от температуры окружающей среды. В воде при 5 ° C он имеет мощность 20 Вт / м, при установке на металлическую трубу при той же температуре мощность уменьшается вдвое. Кабель сертифицирован для использования в трубах с питьевой водой.

Главное преимущество кабелей Raychem — это их длина. Благодаря большому выбору по этому параметру всегда можно найти подходящий. Также есть два варианта мощности: 230 и 400

Кабель Raychem FroStop Blask подходит для использования вне помещений. В этом случае он имеет мощность 18 Вт / м при 0 ° C. При установке в холодной воде его мощность возрастает до 28 Вт / м.

Саморегулирующийся FroStop Green с номинальной мощностью 10Вт / м, GM-2X (18Вт / м) также используется для защиты водопровода.

Место #6 — отечественные производители

Чуваштеплокабель — национальная компания, основанная 18 лет назад. Выпускает тепловую продукцию под торговой маркой ЧТК. Нагревательные кабели создаются с учетом всех передовых разработок европейских компаний. По качеству они не уступают зарубежным, а цена у них ниже.

Ekkotec, поставляющая продукцию под торговой маркой HBS, также производит широкий ассортимент нагревательных кабелей.

«Термал Системс» — это объединение компаний, производящих нагревательные кабели под торговой маркой TS-HEAT.

На предприятии установлено самое современное оборудование, позволяющее производить большую линейку высококачественных нагревательных кабелей. Основа саморегулирующихся изделий — это высокотехнологичная полупроводниковая матрица.
