Гидроаккумулятор: схема подключения для систем водоснабжения

Устройство и виды

В самом простом варианте гидроаккумулятор (ГА) представляет собой емкость, установленную на определенной высоте (над любым из пользователей) и оснащенную датчиками уровня.

Примером такого устройства является водонапорная башня, питающая водопроводную сеть в сельском поселении.

В системах автономного водоснабжения частных домов такой ГА обычно устанавливают на чердаке.

Давление в кранах обеспечивается за счет веса столба жидкости, датчиков уровня или поплавкового выключателя, управляющего работой насоса.

В современных насосных станциях используются более совершенные ЕО, которые можно устанавливать на любом уровне, даже ниже точек отбора. Объем такого устройства разделен на две части: в одну перекачивается вода из водопровода, в другой находится воздух с некоторым избыточным давлением (прокачивается через обычный змеевик).

Обе части разделены упругим элементом, поэтому при заполнении одной из них водой объем второй уменьшается, соответственно давление воздуха в ней увеличивается. Именно давление воздуха выполняет в таком HU ту же функцию, что и сила тяжести в водонапорной башне: оно обеспечивает давление в системе.

Структурно ГА делятся на два типа:

1. Мембрана: Объемы воды и воздуха в таких резервуарах разделены резиновой мембраной. Есть мембранные баки, предназначенные для использования в закрытых системах отопления. Они рассчитаны на давление ниже HA для водоснабжения, кроме того, в них используется технический каучук, а не пищевой каучук. Во избежание недоразумений принято красить ГА для отопления в красный цвет, а для водопровода — в синий.
2. Баллон — внутри такого накопителя помещается резиновый мешок с фланцем, который подключается к водопроводу. Следовательно, в баллоне HA вода вообще не контактирует с металлическими стенками тела. Кроме того, замена баллона несложна и может быть легко осуществлена ​​пользователем, в то время как в некоторых моделях необходимо обращаться в сервисный центр для замены мембраны.

При первом запуске в баллон GA необходимо очень осторожно подавать воду. Стенки жевательного мешка могут немного прилипнуть, поэтому сильное давление разорвет его.

По объему ГА может сильно различаться — от 24 до 1000 литров и выше. При этом следует учитывать, что в паспорте указан общий объем емкости, включая внутреннюю трубу.

Что касается объема воды, который может вместить бак, он будет зависеть от настроек реле давления для количества нагнетаемого воздуха.

Таким образом, когда реле настроено на 1 атм / 2 атм (давление вкл. / Выкл.) И давление воздуха 0,8 атм (контролируется при пустом баллоне), 30 литров воды уместятся на 100 литровый HA.

Если давление тушения увеличить до 2,5 атм, емкость хранилища увеличится до 38,5 литров.

В ГА объемом более 100 литров в верхней части водяной камеры установлен клапан для выпуска воздуха, который во время работы выделяется из жидкости и постепенно накапливается. Баки с меньшим объемом такого клапана не имеют, и для избавления от скопившегося воздуха их нужно периодически опорожнять.

ГА может иметь горизонтальное и вертикальное исполнение. Устройство и принцип работы у обеих разновидностей полностью идентичны, выбор той или иной модели зависит исключительно от простоты монтажа.

Аккумулятор имеет предельно простое устройство, вы также можете подключить его самостоятельно.

Измерение давления, и каким оно должно быть в ресивере

Давление в гидроаккумуляторе — вопрос интересный, так как от него зависит множество различных факторов. Не только напор воды в кране зависит от правильно выставленного давления в гидробаке, но и от таких факторов:

• Прочность резиновой мембраны. Чем выше давление, тем короче его продолжительность.
• Длительность трубопроводов, по которым вода подается в дом. При высоком давлении трубы могут выйти из строя и повредить их.
• Уменьшен срок службы смесителей и кранов, так как вода выходит под высоким давлением.

Напор должен быть оптимальным, иначе придется постоянно ремонтировать водопровод в доме. Для нормальной работы бытовой техники необходимо поддерживать давление в режиме от 1,4 до 2,8 атмосфер. Чтобы продлить срок службы диафрагмы, исключив ее разрыв, давление следует установить ниже резервуарного значения на 0,1-0,2 атмосферы. Это означает, что если давление в баллоне составляет 1,5 атмосферы, то в системе оно должно быть не менее 1,6 атмосферы. Эти параметры устанавливаются непосредственно на реле. Для этого в релейном устройстве есть соответствующий регулятор. Значение давления можно измерить только с помощью манометра, установленного в системе. Такой напор оптимален для водоснабжения одноэтажного частного дома.

это интересно! Величина значения такого параметра, как давление, зависит от того, будет ли напор воды в доме на первом и втором этажах одинаковым.

Если дом двухэтажный, то давления в 1,5 атмосферы будет недостаточно. Когда вы открываете кран на первом этаже, насос будет качать воду с меньшей скоростью на втором этаже. Чтобы компенсировать расход воды, необходимо увеличить давление. Существует специальная формула расчета давления воды для двухэтажного дома. Эта формула выглядит так:

НДС = (Hmax + 6) / 10;

где Hmax — высота наивысшей точки водозабора. Измерять высоту необходимо от уровня расположения трубопровода до крана, находящегося на втором этаже.

Подставляя измеренное значение в формулу, следует рассчитать давление, которое потребуется для нормального водоснабжения двухэтажного дома. Если в доме установлена ​​гидромассажная ванна, то необходимое значение давления следует подбирать исключительно исходя из опыта. Если выбор давления опытным путем показывает необходимость установления значения выше 6 атмосфер, устанавливать его запрещено. Это приведет к преждевременному выходу из строя ствольной коробки или ее взрыву.

Как настроить реле давления для насосной станции

Реле давления отвечает за автоматический запуск и останов насосного агрегата. Атака измеряется в атмосферах или барах. Вы купили насосную станцию ​​в собранном виде? Оказывается, там же настраивается реле давления, иначе регулировку придется проводить самостоятельно или прибегать к помощи специалиста. Первым делом необходимо определить давление воздуха в пустом баллоне после отключения станции от электросети. Автомобильный насос, в том числе манометр, поможет. Ниппель находится в верхней части бака и закрывается специальной крышкой. Всегда необходимо наличие воздуха в баке. Давление необходимо периодически контролировать — это обеспечит долгую и безотказную работу насосной станции.

Подробнее о настройке реле давления смотрите в этом видео

Выбор мембранного бака со знанием дела

Гидробак — это емкость, основным рабочим телом которой является мембрана. От его качества зависит срок эксплуатации устройства с момента подключения до первого ремонта.

Лучшими считаются пищевые (изобутатные) резиновые изделия. Металл корпуса изделия важен только для расширительных баков. Если в груше содержится вода, характеристики металла не имеют решающего значения.

Если не обращать особого внимания на толщину фланца вашей покупки, то через полтора года, а не через 10-15 лет, как вы планируете, придется покупать совершенно новое устройство или, в лучшем случае, поменять сам фланец

При выборе устройства особое внимание следует уделить фланцу, который, как правило, изготавливается из оцинкованного металла. Толщина этого металла очень важна. При толщине всего 1 мм срок службы изделия не превысит 1,5 года, так как в металле фланца обязательно образуется отверстие, которое выведет из строя все устройство.

При этом гарантия на бак составляет всего один год при заявленном сроке службы 10-15 лет. Тогда дыра появится сразу после истечения гарантийного срока. А сваривать или сваривать тонкий металл будет невозможно. Вы, конечно, можете попробовать найти новый фланец, но, скорее всего, потребуется новый бак.

Чтобы избежать подобных неприятностей, следует искать резервуар, фланец которого изготовлен из нержавеющей стали или толстой оцинкованной стали.

Устройство и принцип работы

Устройство представляет собой коробку разной формы с элементами управления под крышкой. Подключается к одному из выходов штуцера (тройника) бака. Механизм снабжен небольшими пружинами, которые регулируются поворотом гаек.

Принцип работы по порядку:

1. Пружины соединены с мембраной избыточного давления. Увеличение показателей сжимает спираль, уменьшение приводит к растяжению.
2. Контактная группа реагирует на эти действия замыканием или размыканием контактов, тем самым передавая сигнал на насос. Схема подключения обязательно учитывает подключение его электрического кабеля к устройству.
3. Заполняется агрегат — повышается давление. Пружина передает силу давления, устройство работает в соответствии с заданными значениями и выключает насос, посылая ему команду на это.
4. Жидкость израсходована — штурм ослабевает. Это решено, двигатель заводится.

Сборка состоит из следующих частей: корпус (пластик или металл), мембрана с крышкой, латунный поршень, шпильки с резьбой, металлические пластины, кабельные вводы, клеммные колодки, откидная платформа, чувствительные пружины, контактный узел.

Место в системе водоснабжения

Если бы работу бытовой системы водоснабжения обеспечивал один насос, его пришлось бы снова включать каждый раз, когда один из пользователей открывает кран.

Такой режим привел бы к быстрому истощению ресурса электродвигателя, так как момент пуска для этого наиболее сложен.

В паспорте насоса также указывается такой параметр, как максимально допустимая частота коммутации.

Даже для самых прочных электродвигателей это не более 15 пусков в час, для всех остальных — 10 и меньше.

Именно в этом причина использования GA. В нем накапливается не только вода, но и давление, необходимое для комфортного использования водопровода. При этом режим работы помпы выглядит совершенно иначе: дольше работает, но — главное — реже включается.

Попутно мембранный или баллонный аккумулятор выполняет еще одну важную функцию: он действует как амортизатор, ослабляющий водные удары.

Однако в системах водоснабжения ГК нужна не всегда. Вот случаи, в которых вы можете обойтись без него:

1. Если вода потребляется длительными циклами: типичный пример — орошение огорода. Здесь ГА не только не нужен — он противопоказан. Имеющаяся в нем вода будет израсходована очень быстро, и насос придется часто включать, чтобы пополнить ее. При отсутствии GA устройство будет работать в стабильном режиме бесшумно.
2. Если насос оборудован новейшей автоматикой, которая предусматривает постепенный запуск двигателя и регулировку его мощности в зависимости от давления в системе.

Частота коммутации не влияет на срок службы такого насоса. Считается, что станция на базе такого блока ГА может не быть оборудована.

Устройство и назначение гидробака

Гидравлический аккумулятор, также называемый гидравлическим баком или мембранным баком, представляет собой герметичный металлический контейнер, в котором размещена эластичная грушевидная мембрана, частично заполненная водой. По сути, мембрана, помещенная в корпус гидробака и прикрепленная к его корпусу фланцем с трубкой, делит его емкость на две части: воду и воздух.

По мере увеличения объема воды в резервуаре объем воздуха естественным образом уменьшается. В результате повышается давление в системе водоснабжения. При достижении параметров давления, установленных пользователем, оно фиксируется реле, которое систематически дает команду на остановку насоса.

Корпус резервуара сделан из металла, но вода не контактирует с ним: он заключен в камеру-мембрану из прочного бутилкаучука.

Этот устойчивый к бактериям материал помогает воде не терять тех качеств, которые ей предписывают санитарные нормы. Питьевая вода, взаимодействуя с резиной, сохраняет все свои чудесные свойства.

Вода поступает в мембранный бак через резьбовое соединение. Сливная труба и выход соединительной водопроводной трубы в идеале должны иметь одинаковый диаметр. Это условие позволяет избежать дальнейших утечек гидравлической жидкости внутри трубопроводов системы.

Для регулирования давления внутри устройства в воздушной камере предусмотрен специальный пневмоклапан. Воздух закачивается в предназначенный для него отсек через обычный автомобильный ниппель. Кстати, через него можно не только откачивать воздух, но при необходимости стравливать его избыток.

Воздух в мембранный резервуар нагнетается с помощью малогабаритного автомобиля или простого велосипедного насоса. Когда вода попадает в резиновую грушу, сжатый воздух сопротивляется ее давлению, предотвращая разрыв мембраны. Давление внутри гидроаккумулятора также регулируется сжатым воздухом.

Размещение

Некоторые варианты можно разместить в подвале или на цокольном этаже, здесь все будет зависеть от мощности варианта и от того, на какой высоте нужно будет подавать воду.

аккумулятор лучше установить в самой высокой точке дома, чтобы создать максимальное давление в сети. В этом случае можно использовать как чердак, так и второй этаж (в случае двухэтажного дома).

В месте установки не должно быть повышенной влажности. Причина в том, что в этом случае на поверхности емкости будет образовываться конденсат. Со временем это сначала разрушит краску гидробака, а потом приведет к коррозии металла. Поверхность, на которой будет производиться установка, должна быть безопасной и ровной.

Перед установкой агрегата необходимо предварительно проверить уровень давления воздуха, соответствует ли он требуемым значениям. Потому что в дальнейшем после его установки для проведения такого замера придется слить воду и выключить насос.

Схема подключения гидроаккумулятора для систем водоснабжения

Как подключить ГА, будет зависеть от характеристик и назначения насосной станции. Рассмотрим три варианта.

Вариант 1

Насос подает воду из колодца, колодца или накопительной емкости, при этом организована подача только холодной воды.

В этом случае ГА устанавливается внутри дома в любом удобном месте.

Обычно реле давления и манометр соединяются с помощью пятивыводного штуцера — отрезка трубы с тремя ответвлениями, перерезающего водопровод.

Для защиты ГА от вибрации он соединяется с фитингом с помощью гибкого переходника. Для контроля давления в воздушной камере, а также для удаления скопившегося воздуха в водяной камере ГК необходимо периодически опорожнять. Воду можно слить через любой водопроводный кран, но для удобства сливной клапан можно прорезать через тройник на линии подачи где-нибудь рядом с резервуаром.

Вариант 2

Дом подключен к централизованному водопроводу и используется насосная станция для повышения давления. При таком способе применения станция GA подключается перед насосом.

В этом случае он предназначен для компенсации падения давления во внешней линии при пуске электродвигателя. При такой схеме подключения объем ГА определяется мощностью насоса и величиной скачков давления во внешней сети.

Установка гидроаккумулятора — схема

Вариант 3

К водопроводу подключается накопительный водонагреватель. GA должен быть подключен перед котлом. В этом варианте его можно использовать для компенсации увеличения объема воды в нагревателе из-за теплового расширения.

Оптимальное давление воздуха

Для нормальной работы бытовой техники давление в гидробаке должно быть от 1,4 до 2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в водопроводной сети на 0,1-0,2 атм превышало давление в баке. Например, если давление внутри мембранного бака составляет 1,5 атм., В системе оно должно быть 1,6 атм.

именно это значение следует установить на реле давления воды, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если речь идет о двухэтажном коттедже, то давление придется повышать. Для расчета его оптимального значения используется следующая формула:

НДС = (Hmax + 6) / 10

В этой формуле V атм. Это оптимальное давление, а Hmax — высота самой высокой точки забора воды. Как правило, речь идет о душе. Чтобы получить желаемое значение, необходимо рассчитать высоту душевой лейки относительно гидроаккумулятора. Полученные данные вставляются в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в емкости.

Учтите, что полученное значение не должно превышать предельно допустимых характеристик для других бытовых и сантехнических приборов, иначе они просто выйдут из строя.

Если говорить об автономной системе водоснабжения дома упрощенно, то составляющими ее элементами являются:

• насос,
• гидроаккумулятор,
• реле давления,
• обратный клапан,
• манометр.

Последний элемент используется для быстрой проверки давления. Его постоянное присутствие в водопроводе не обязательно. Его можно подключать только при выполнении тестовых измерений.

При участии в схеме поверхностного насоса рядом с ним монтируется гидробак. В этом случае обратный клапан устанавливается на всасывающий трубопровод, а остальные элементы образуют единый пучок, соединяясь между собой посредством пятиходового фитинга.

5-выводное устройство идеально подходит для этой цели, поскольку оно имеет разные диаметры выводов. Входящие и исходящие трубопроводы и некоторые другие элементы пучка могут быть присоединены к сайдингу с помощью американок, чтобы облегчить профилактические и ремонтные работы на определенных участках водопровода.

Однако этот фитинг можно заменить серией разъемов. Но почему?

На этой схеме хорошо виден порядок подключения. При подсоединении штуцера к гидроаккумулятору необходимо следить за плотностью соединения

Затем гидроаккумулятор подключается к насосу следующим образом:

• однодюймовый выход соединяет сам штуцер с патрубком гидробака;
• манометр и реле давления подключаются к четвертьдюймовым клеммам;
• есть два свободных дюймовых вывода, к которым крепится шланг от помпы, а также проводка, идущая к водопроводным сетям.

Если в цепи работает поверхностный насос, то гидроаккумулятор к нему лучше подключить гибким шлангом с металлической обмоткой.

Аккумулятор подключается таким же образом к погружному насосу. Особенностью данной схемы является положение обратного клапана, не имеющее ничего общего с проблемами, которые мы сегодня рассматриваем.

Установка: варианты и схемы подсоединения

Способы установки могут отличаться в зависимости от внутренних характеристик сантехники. Стоит рассмотреть самые популярные варианты.

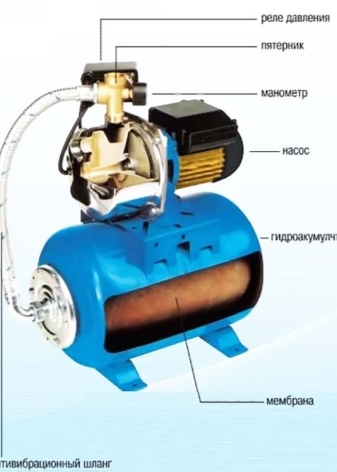

Подключение к насосной станции

В этом случае работы по подключению гидроаккумулятора к автономной системе водоснабжения проводятся одновременно с установкой автоматики и переходников. Для наиболее распространенных установок требуются следующие компоненты:

• манометр;
• пятисторонняя связь;
• гидравлическое реле переключения (реле давления).

Если для забора воды используется погружной насос, трубопровод колодца необходимо оборудовать обратным клапаном и реле сухого всасывания. Если для перекачки воды используется более простой поверхностный центробежный насос, дешевле и удобнее приобретать насосную станцию ​​в сборе, чем монтировать отдельные элементы. Второй вариант предпочтительнее для тех, кто не имеет большого опыта, но хочет установить насос самостоятельно.

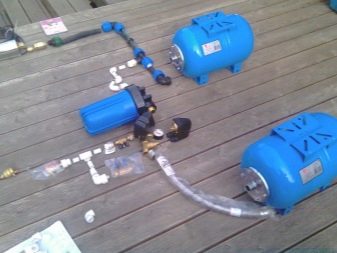

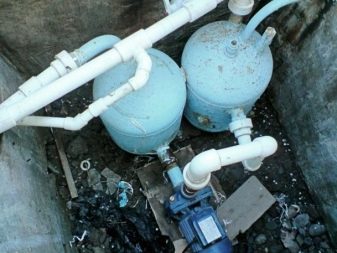

Два гидробака к одному насосу

Подключение двух (или более) гидробаков — распространенная проблема для людей, столкнувшихся с вынужденным увеличением расхода воды. Если объем бака слишком мал, установка дополнительного гидроаккумулятора не очень обременительна.

дополнительные элементы могут быть установлены параллельно существующей системе — просто используйте другой переходной ниппель, шланг или водопровод. Установка с двумя (или более) резервуарами — это одновременно и рациональное решение, и отличная подстраховка. В случае выхода из строя диафрагмы в одном из резервуаров насос все равно можно будет использовать, но не в интенсивном режиме. Такая система даст достаточно времени для замены неисправного накопителя.

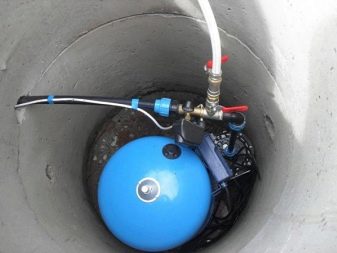

К погружному

Можно понять, что речь идет о погружном насосе в водоносный горизонт колодца или колодца. Для бесперебойной подачи воды такая система должна быть оборудована обратным клапаном — это устройство не даст откачанной воде вернуться на дно колодца после использования. В результате насос не будет работать всухую и прослужит намного дольше.

Обратный клапан в большинстве случаев уже установлен на насосе; в процессе ремонта может потребоваться дополнительная установка. Чтобы не оставаться без воды бесконечно, рекомендуется приобрести насос с запасным клапаном, который продается отдельно или поставляется вместе с насосом.

Еще один важный момент — качество напорного трубопровода: так как трубопровод расположен на достаточно большой глубине, какие-либо неисправности сразу не обнаруживаются.

Первый признак проблем с трубопроводом — резкое падение давления, гидроаккумулятор дольше набирает воду, со временем этот интервал может увеличиваться.

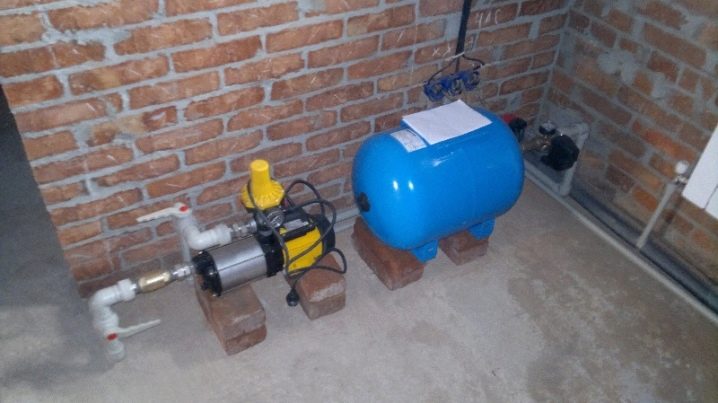

Поверхностному

Подключение гидроаккумулятора к системе с внешним центробежным насосом также имеет свои нюансы, а именно:

• первым делом необходимо проверить внутреннее давление в баллоне: оно не должно превышать 1 бар;
• для подготовки соединения вам понадобится пятиходовой фитинг. Эта небольшая, но очень важная деталь объединяет сам гидроаккумулятор, трубы, реле давления, манометр и внешний насос. Перед непосредственным процессом монтажа необходимо запастись уплотнительными материалами (герметиком или сантехнической лентой);
• для подключения штуцера к резервуару используйте жесткую трубу или фланец с обратным клапаном;

• после установки бака стоит установить остальные элементы: манометр, реле, водопровод, ведущий к насосному агрегату;
• перед началом работы необходимо выполнить серию циклов включения и выключения для выявления утечек;
• если что-то пошло не так, нужно выяснить причину проблемы и при необходимости повторить весь цикл установки заново.

К водонагревателю

Гидроаккумулятор в системе с накопительным водонагревателем выполняет роль расширительного бака. Вода в процессе нагрева увеличивается в объеме, что также увеличивает нагрузку на систему водоснабжения. По мере увеличения давления в замкнутом пространстве процесс может стать очень критичным, при этом снижение температуры недопустимо. Возникает необходимость куда-то переносить это избыточное давление. Здесь на помощь приходит гидроаккумулятор. Излишек нагретой воды уйдет в гидробак, что нормализует давление в системе. Кроме того, воду из расширительного бака можно использовать в бытовых целях.

Особенности выбора емкости ресивера

Вместимость бака следует выбирать произвольно с учетом некоторых характеристик. Большой объем бака имеет много преимуществ, но не забывайте о стоимости. Ведь чем больше емкость бака, тем дороже его стоимость. Но даже если финансовые возможности позволяют человеку купить бак емкостью 500 литров, это не всегда следует делать.

При покупке необходимо учитывать такой параметр, как размер изделия. Обычно гидроаккумуляторы устанавливают в колодцах или ямах. Если размер ямы небольшой, установить большую емкость не получится. Его можно установить в помещении, но покупатель сам решает, стоит ли жертвовать свободным пространством.

При выборе ресивера достаточно сообщить продавцу информацию об оборудовании, такую ​​как тип жилья (квартира или дом), количество проживающих и наличие места сзади. Фактически, помимо потребления воды на бытовые нужды, ее часто также используют для орошения. Чем больше площадь приусадебного участка, тем больше объем ресивера, который лучше покупать. Обычно, если вам нужно полить огород, следует установить гидроаккумулятор емкостью не менее 50 литров.

Правильная настройка нового устройства

Новый гидравлический бак необходимо проверить на уровень внутреннего давления. Предполагается, что она должна составлять 1,5 атм. Но при транспортировке товара с места производства на склад и при хранении может произойти потеря, что снизило этот важный показатель на момент продажи. Вы можете проверить давление, сняв колпачок со змеевика и проведя измерения.

Для измерения давления могут использоваться различные типы манометров.

• Электронный. Это дорогие устройства. На их производительность могут влиять температура и заряд аккумулятора.
• Механик. Выпускаются они в металлическом корпусе, иначе называемом автомобилем. Если это устройство успешно прошло проверку, лучше его не находить. Чтобы получить наиболее точное значение, так как необходимо будет измерить всего 1-2 атм, лучше приобрести прибор с большим количеством делений на шкале измерения.

Недорогие насосные станции и автоматические насосы часто комплектуются манометрами в пластиковом корпусе. Ошибка чтения этих китайских моделей слишком велика.

Если в баке меньше воздуха, чем необходимо, его место займет вода. Это повлияет на напор воды в водопроводе. При высоком давлении голова будет постоянно высокой. Чем выше давление, тем меньше воды попадает в мембранный мешок, поэтому насос нужно будет чаще включать. Если нет электричества, водоснабжения может не хватить на все нужды.

Поэтому иногда имеет смысл пожертвовать давлением ради достижения других важных целей. Однако лучше не снижать давление ниже рекомендуемых значений, а также не превышать предельные характеристики. Отсутствие давления может привести к контакту поверхности груши с корпусом емкости, что нежелательно.

Как выбрать объем бака?

В баке есть запас воды при выключении насоса, поэтому при выборе необходимо исходить из показателя ее расхода — для этого складывается средний расход жидкости в каждой точке всасывания. Для дома, где живут 2 человека, достаточно 25-литрового бака.

Значение, указанное в технической документации, является общим показателем для тары, а содержащейся в ней жидкости будет наполовину.

Как правильно подключить гидроаккумулятор к скважине

Аккумулятор поддерживает необходимое давление в системе водоснабжения и смягчает перебои в работе насоса.

Если в доме есть такой агрегат, то архаичный резервуар на чердаке вам не понадобится.

Роль в водопроводной сети

Казалось бы, устройство просто пропускает через себя воду. Могли бы вы обойтись без этого? Ведь именно с помощью гидробака поддерживается стабильное давление в системе водоснабжения. Водяной насос при наличии не так часто включается, что позволяет экономно использовать его эксплуатационный ресурс. Кроме того, система забора и транспортировки воды надежно защищена от гидроудара.

Если по какой-либо причине пропадает напряжение в электросети, небольшая «аварийная» подача воды в бак поможет решить первоочередные экономические проблемы. Уточним перечень преимуществ, которые дает это довольно простое устройство.

• Преждевременный износ насоса. В мембранном баке определенное количество воды. Отвечает первичным потребностям хозяев коттеджа. И только когда запас закончится, включается помпа. Следует отметить, что все насосы имеют скорость срабатывания в течение одного часа. При наличии гидроаккумулятора этот показатель не будет превышен и агрегат прослужит дольше.
• Стабилизация давления в системе. Если вы одновременно откроете два крана, например, в ванной и на кухне, перепады давления могут повлиять на температуру воды. Это очень неприятно, особенно для тех членов семьи, которые сейчас принимают душ. Благодаря гидроаккумулятору таких недоразумений можно избежать.
• Гидравлический удар. Эти явления, которые могут повредить трубопровод, могут произойти при включении насоса. С гидробаком практически исключен риск гидравлического удара.
• Водоснабжение. В загородном доме проблема водоснабжения стоит особенно остро. Если происходит внезапный сбой питания и насос не может выполнять свои функции, то для решения неотложных проблем больше нет необходимости хранить запас воды в ведре или другой емкости. В емкости аккумулятора он имеется и регулярно обновляется.

очевидно, что наличие этого устройства в автономной системе водоснабжения от централизованных сетей не случайно. Это нужно и полезно.

Как выполнить ремонт и профилактику гидроаккумулятора

Установка и подключение датчика движения для освещения

Как и насосные станции без гидроаккумулятора, более простые гидравлические баки требуют своевременного ухода и обслуживания по нескольким причинам:

• Коррозия.
• Образование синяков на теле.
• Нарушение целостности мембраны.
• Отсутствие герметичности бака.

Есть и другие причины, которые необходимо устранить, чтобы избежать потенциальных проблем. Хотя в инструкции по уходу предлагается проверять устройство два раза в год, этого может быть недостаточно.
Если проблема не будет обнаружена в течение шести месяцев, возможно, что гидравлический бак полностью выйдет из строя, что требует осмотра и ремонта продукта в каждом случае:

• Частое включение и выключение помпы.
• Выход жидкости через вентиль.
• Низкое давление воды.
• Низкое давление, по конструкции, воздух.
• Слабая голова после водяного насоса.

Причиной ремонта гидроаккумулятора может быть:

• Низкое или недостаточное давление воздуха в мембранном баке.
• Мембрана повреждена.
• Тело повреждено.
• Когда насос был выключен и снова включен, была большая разница в давлении.
• Неправильно подобран объем гидробака.

Для решения необходимо:

• Увеличьте давление воздуха, прокачав его через штуцер бака с помощью обычного компрессора или гаражного насоса.
• Поврежденную мембрану можно отремонтировать в специализированной мастерской.
• Здесь устраняется повреждение кожуха и восстанавливается его герметичность.
• Разницу давлений можно скорректировать, установив очень большой перепад в соответствии с частотой запуска насоса.
• Необходимый объем бака определяется перед его установкой в ​​систему.

Как подключается насосная станция без гидроаккумулятора, показано отдельно на видео в этой статье. Использование накопителя в водопроводе загородного дома улучшит устройство автономного источника, создаст необходимое количество жидкости при аварийном отключении от источника.

Определение параметров бака

В большинстве случаев вкраплений гидробаки для водоснабжения устанавливаются по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, а если перебои в подаче электроэнергии будут очень редкими, нужды в этом просто нет. Даже слишком маленький резервуар неэффективен: при использовании мощного насоса он часто включается, выключается и быстро выходит из строя. Если возникает ситуация, когда пространство для установки ограничено или финансовые ресурсы не позволяют вам приобрести резервуар для хранения большой емкости, вы можете рассчитать его минимальный объем по следующей формуле.

Рис. 6 Как правильно рассчитать объем гидробака в водопроводе

Еще один метод расчета — расчет необходимого объема гидробака от мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с регулярным пуском и остановом, частотным регулированием скорости вращения рабочих колес в зависимости от расхода воды. В этом случае отпадает необходимость в гидробаке большого объема: жидкость пуска и регулировки не вызывает гидроудара, как в системах с обычными электронасосами. Блоки автоматического управления высокотехнологичных устройств с частотным регулированием имеют встроенный гидробак очень небольшого объема, предназначенный для их насосного агрегата.

Рис.7 Таблица расчетных значений давления и объема гидробака по режимам работы водопровода

Схема подключения гидроаккумулятора к погружному насосу

В том случае, если напорная характеристика погружного насоса позволяет поддерживать приемлемое давление в точках воды в сочетании с достаточной производительностью, ГА подключается по обычной схеме с использованием пяти- или трех выходного штуцера.

Однако скважины очень глубокие и часто недостаточно велики для установки насоса достаточной мощности (например, 3-дюймовые скважины).

Подключение гидроаккумулятора своими руками

В таких случаях используется следующая схема:

1. В колодце устанавливается погружной агрегат, мощности которого хватает только на то, чтобы поднять воду на поверхность.
2. Возле колодца, на поверхности или в земле устанавливается ГА в виде простой емкости, оснащенной датчиками уровня. Эти датчики контролируют работу погружного насоса.
3. Самовсасывающий насос устанавливается рядом с резервуаром для хранения (если он подземный) или с обычным всасывающим резервуаром (если ГА установлен на поверхности), который подает воду непосредственно в водопроводную сеть. В этом случае в доме устанавливается мембрана или баллон GA, а насос управляется реле давления.

Объем ГА, устанавливаемого сразу после погружного насоса, не должен быть слишком большим, иначе вода внутри него будет застаиваться.

Электрическая схема подключения реле давления к гидроаккумулятору

Обычно в реле давления бытовых насосных станций бывает две группы контактов, но иногда попадаются модели с одной.

Каждая группа состоит из двух пар, причем обе пары закрываются или открываются одновременно. Контакты каждой пары имеют маркировку, например, «Линия / Нагрузка» или «Линия / Двигатель».

В принципе, нет необходимости следовать этим обозначениям. Также возможно, например, подключить жилы проводов от сети к контакту «Линия» одной пары и к контакту «Заряд» другой.

Главное, чтобы обе жилы не соединялись с контактами одной пары — это приведет к короткому замыканию. К оставшимся двум контактам подключите жилы провода, идущего к двигателю помпы. Желательно, чтобы цвета кос проводов, подключенных к одной паре, совпадали. Перед тем, как вставить шнур питания в розетку, убедитесь, что он не включен в розетку.

Для подключения заземляющего провода (обычно он имеет желто-зеленую оплетку) на корпусе реле есть винт, помеченный соответствующим знаком.

При подключении провода от реле к двигателю помпы, жила в синей оплетке должна быть подключена к «нулевому» контакту, а в красном или черном контакте — к «фазному» контакту».

Часто для надежности заземляющие контакты помпы и реле соединяются между собой, но в этом нет необходимости.

Реле давления в водопроводе с глубинным насосом

Площадь сечения жил проводов должна соответствовать мощности электродвигателя. Для медного провода сечение выбирается из расчета 1 кв.мм на каждые 8 ​​А тока. Для определения силы тока в однофазной сети мощность электродвигателя необходимо разделить на 220. Так, например, ток 1500/220 = 6,8 А будет протекать в цепи электродвигателя мощностью 1,5 кВт.

важно не путать значения диаметра жилы провода и его площади поперечного сечения, так как эти значения могут быть сопоставимы. Так, например, площадь поперечного сечения сердечника диаметром 1,5 мм составляет 1,76 кв. Мм.

Следует отметить, что подключение электрической части необходимо производить только после подключения реле давления к водопроводу.

В настоящее время отсутствие централизованного водоснабжения перестало быть большой проблемой. Большое разнообразие насосного оборудования позволяет без особого труда организовать автономную систему водоснабжения.
